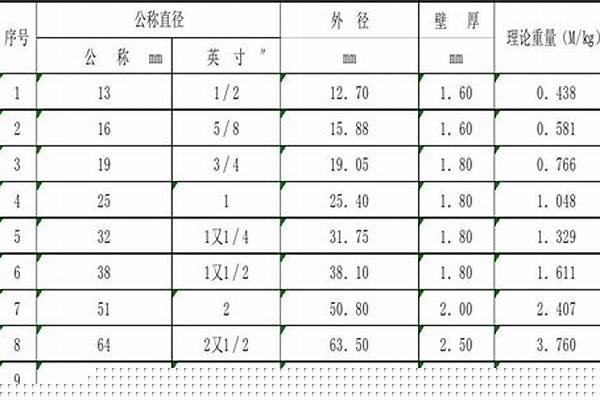

穿线钢管规格型号对照表

文章来源：https://www.dhgcn.com 发布时间：2024-06-23 15:28:57 浏览次数：1

穿线钢管规格/a_穿线钢管规格型号对照表

很高兴有机会参与这个穿线钢管规格/a问题集合的讨论。这是一个多元且重要的话题，我将采取系统的方法，逐一回答每个问题，并分享一些相关的案例和观点。

文章目录列表:

1.pvc穿线管规格有哪几种？
2.怎么表示镀锌线管规格型号表？
3.pvc穿线管规格表格 ppr管规格表格

pvc穿线管规格有哪几种？

常见pvc穿线管规格 ：

1、按电线温度等级分为25型、05型、90/-25型等。

2、按PVC电线品种分为硬质管、半硬质管和波纹管。

3、按电线特性分为轻型、中型、重型、超重型。

4、pvc电线管公称外径规格，分别为：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

其中，pvc电线管规格为Φ16和Φ20，一般用于室内照明线路；pvc电线管外径规格为Φ25，常用于插座或是室内主线管；pvc电线管外径规格为Φ32常用于进户线的线管，也用于弱电线管；pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。

扩展资料：

安装注意事项：

电线埋墙必需穿线管，一般可选的PVC穿线管/PE穿线管：价格实惠，可弯曲，绝缘性能好。其实一般家庭选择PVC穿线管/PE穿线管就非常不错了，只是要选择结实的，简单方法就是用脚踩一下，不会被踩瘪的就是好的。最后提醒一下：无论使用哪种穿线管，电线在管内都不能有接头。

电路改造应避免死线：再好的电路质量，也难保以后会出现故障，需要更换线路，这个时候，埋墙的电线能够方便的拽出更换就显得非常重要，所以在电改施工中要避免造成日后无法拽动的“死线”。

1、当然最重要的是要使用穿线管埋线。

2、电路走线应该把握“两端间最近距离走线”，不能无故绕线，这样不但会造成死线，还会增大电改投入。

3、一根穿线管中不要穿太多线，穿线后都应该拽一下，看看是否可以轻松拽动。

4、线路有接头必需在接头处留暗盒扣面板，日后更换和维修都方便。

5、管径小于25的PVC穿线管拐弯应用弯管器，不能加弯头拐弯，直角死弯往往会造成死线

百度百科-穿线管

怎么表示镀锌线管规格型号表？

JDG穿线管的规格型号

JDG管导管优点：

1、优质钢材，两面镀锌，经精密焊接加工而成，属新型电线管。

2、内外壁镀锌，有优良的防腐性能。

3、内外壁光滑，无毛刺，穿线时不容易破坏电线绝缘层。

4、施工的方便性、连接方式简单，经过现场技术交底，普通工地人员均可操作。

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属王导管)是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，不用做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的良好选择。

JDG管国家标准厚度：

标准：Φ16，厚度1.50毫米，壁厚答应误差：正负0.15毫米；长度：4000毫米，允许偏差正负5.00毫米；

标准：Φ20，厚度1.60毫米，壁厚答应误差：正负0.15毫米；长度：4000毫米允许偏差正负5.00毫米；

标准：Φ25，厚度1.60毫米，壁厚答应误差：正负0.15毫米；长度：4000毫米允许偏差正负5.00毫米；

标准：Φ32，厚度1.60毫米，壁厚答应误差：正负0.15毫米；长度：4000毫米允许偏差正负5.00毫米；

标准：Φ40，厚度1.60毫米，壁厚答应误差：正负0.15毫米；长度：4000毫米允许偏差正负5.00毫米；

标准：Φ50，厚度1.60毫米，壁厚答应误差：正负0.15毫米；长度：4000毫米允许偏差正负5.00毫米；

这6种规格。

JDG管规格型号详细介绍:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5种壁厚的JDG管里边有非标准/国家标准。

JDG 管原厂长短为4米、3米。2种规格。

GB标准JDG管壁厚为1.6毫米，铺设、家装吊顶铺装均能用﹔非标准型JDG管壁厚为1.2毫米这些，仅关键用以家装吊顶铺装。

pvc穿线管规格表格 ppr管规格表格

JDG镀锌穿线管规格型号标准参考于中国工程建设标准化协会标准《CECS120:2007套接紧定式钢导管电线管路施工及验收规程》

JDG镀锌穿线管规格型号标准如下：

规格（Φ）：16 、20、25、32、40、50

外径（D）：16mm、20mm、25mm、32mm、40mm、50mm

只有Φ16壁厚（S）：1.5mm

其他规格壁厚（S）1.6mm

壁厚允许偏差（S）：正负0.15mm

Φ16、Φ20、Φ25外径允许偏差：omm到负0.30mm

Φ32、Φ40外径允许偏差：omm到负0.40mm

Φ50外径允许偏差：omm到负0.50mm

（JDG管又称为“套接紧定式镀锌钢导管”）

KBG镀锌穿线管规格型号标准参考于中国工程建设标准化协会标准《套接扣压式薄壁钢导管电线管路施工及验收规范CECS100:98》

KBG镀锌穿线管规格型号标准如下：

规格（Φ）：16 mm、20mm、25mm、32mm、40mm

外径（D）：16mm、20mm、25mm、32mm、40mm

壁厚（S）：1.0mm、1.0mm、1.2mm、1.2mm、1.2mm

Φ16、Φ20壁厚允许偏差：正负0.08mm

Φ25、Φ32、Φ40壁厚允许偏差：正负0.10mm

Φ16、Φ20外径允许偏差：omm到负0.30mm

Φ25、Φ32、Φ40外径允许偏差：omm到负0.40mm

（KBG管又称为“套接扣压式镀锌钢导管”）

根据PVC穿线管标准JG3050标准规定，PVC穿线管可以分为轻型中型重型阻燃穿线管材，每个型号又可以分为16、20、25、32、40、50、63几种，其它规格的如果量大有的厂家可以定制生产。

根据PPR冷热水管GB/T18742国家标准规定，PPR可以分为S5、S4、S3.2、S2.5四个压力等级，每个压力等级又可以分为20、25、32、40、50、63、75、90、110、160几种，市场的16口径PPR管，其它大于160口径的管材由于涉及技术问题，一般没有厂家生产。

扩展资料：

常见pvc穿线管规格 ：

1、按电线温度等级分为25型、05型、90/-25型等。

2、按PVC电线品种分为硬质管、半硬质管和波纹管。

3、按电线特性分为轻型、中型、重型、超重型。

4、pvc电线管公称外径规格，分别为：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

其中，pvc电线管规格为Φ16和Φ20，一般用于室内照明线路；pvc电线管外径规格为Φ25，常用于插座或是室内主线管；pvc电线管外径规格为Φ32常用于进户线的线管，也用于弱电线管；pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。

百度百科--穿线管

百度百科--PPR管材

好了，关于“穿线钢管规格/a”的话题就讲到这里了。希望大家能够对“穿线钢管规格/a”有更深入的了解，并且从我的回答中得到一些启示。
