穿线管的种类有哪些

文章来源：https://www.dhgcn.com 发布时间：2024-06-23 16:45:03 浏览次数：1

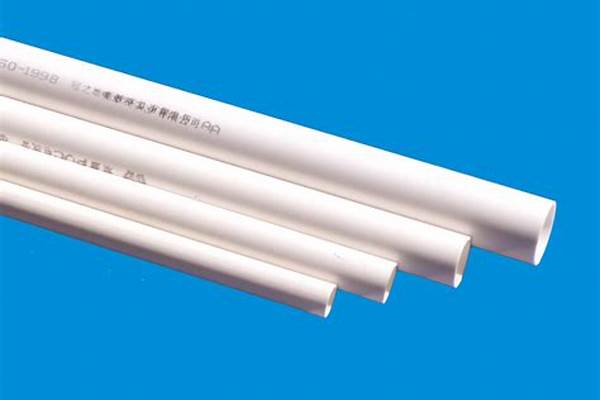

穿线管的种类/a_穿线管的种类有哪些

对于穿线管的种类/a的问题，我有一些专业的知识和经验，并且可以为您提供相关的指导和建议。

文章目录列表:

1.电工套管（穿线管）JDG与KBG的区别是什么？
2.穿线管规格都有哪些？
3.PVC电工穿线管的种类及特点？PVC电工套管规格有哪些
4.电线管道有哪些种类？
5.电缆穿线管规格型号

电工套管（穿线管）JDG与KBG的区别是什么？

JDG管

JD-紧定式G-钢管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线 ，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

KBG管

K-扣压式B-薄壁G-钢管套接扣压式薄壁钢导管（KBG管）：KBG管是近年来开发用于低压布线工程绝缘电线保护管的，是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂的状况而研制，具有较好的技术经济性能。KBG管的推出是建筑电气线路敷设的一项重大革新。KBG管以其技术先进、结构合理、施工方便等特点，已广泛运用在全国各地的工程项目中，并得到一致的好评。

它们两者最大的不同就是连接方式不同，KBG管的连接方式是套接扣压式，JDG管连接方式是紧定式。

穿线管规格都有哪些？

pvc穿线管简而言之就是一种外观为白色的硬质管材，有着防漏电防腐蚀的性能，通常是拿来穿电线的。那么pvc穿线管种类有哪些呢？下面我带大家一起来看看吧。

1、 塑料穿线管件：防漏电功效十分优秀，一般的规格有这几种，分别是PVC-U塑料硬管、PE软管、塑料波纹管。

2、 金属管件：耐腐蚀耐磨损耐高温，其抗拉性能强，有着极好的美观性与完整性实用性。

3、 普通碳素钢电线套管：一般是用在工业和普通建筑等等的上面，主要作用为保护电线的完好无损。

4、 金属蛇皮管：以金属材质为主，但其外观如同蛇皮一样，其抗压柔韧性都是非常不错的。

以上就是关于pvc穿线管种类有哪些的介绍了，希望对你有所帮助。

PVC电工穿线管的种类及特点？PVC电工套管规格有哪些

穿线管是用来接电线、保护用电设施的一种重要的建筑材料，只要有用到电的地方就少不了穿线管的存在。建筑方面都将其称作“建筑用绝缘电工套管”，它是一种白色的且硬质的PVC胶管。

穿线管具有防腐蚀、防漏电等特点，是用电方面的绝佳材料，使用的时候一般都是将电线放入穿线管之中，然后埋入地下或用在其他地方，这样既不影响地上的建筑的美观，也能节约空间，同时穿线管的特殊特性也能使得它能在地底下使用很长时间而不易受损。

由于电线是有很多类型的，并用于各种供电需要，穿线管为了能够更好的提供电线的空间就需要制造出很多种类。一般情况下，穿线管以规格和材质进行区分，以适应不同地方、不同电线和不同供电的情况。下面我们着重讲讲三种不同材质穿线管的常见规格，大家要看仔细了哟~

1.塑料穿线管

此类穿线管是以塑料为材质而制造的穿线管，此类穿线管有绝佳的防漏电性能。常见的规格

如下：

PVC（PVC-U)塑料电线管(硬管）：此类穿线管一般用在建筑物内它的材质是硬塑料，硬度较强；

PE穿线管（成卷软管）：抗挤压，一般用在墙体内部；

塑料波纹管（阻燃波纹管、线束套管、高密度波纹管、耐高温护套管等）：这类穿线管直径较大，一般来说用于多条电线；

2.金属管类

一般用作电线、电缆、自动化仪表信号的电线电缆保护管，具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性。还有的碳钢穿线管能够大幅度减少焊接时造成的线管伤害，尽量保护穿线管的完整和美观以及实用性。

普通碳素钢电线套管（电线管）：

通常在工业与民用建筑、安装机器设备等电气安装工程中使用，其主要的使用目的是为了保护电线。因此此类穿线管具有良好的抗压性；

金属蛇皮管（镀锌蛇皮管、包塑金属蛇皮管、不锈钢蛇皮管）：

金属蛇皮管顾名思义就是使用金属材质，外形如同蛇皮的一类穿线管，它具有一定的柔韧性和抗压性以及抗拉性。

3.?陶瓷管类

这一类穿线管是使用陶瓷为材质制造的穿线管，这一类穿线管具有十分优良的绝缘性和抗腐蚀性。也不容易在环境中老化。

穿线瓷套管：一般用在室内，且一般是小部件，陶瓷管抗压性比较差，不适宜使用过长或大部件；应用于电器绝缘材料，应用于开关柜内母排和户外母排的保护。起到杜绝老鼠、蛇等小动物引起的短路故障。

　　安装注意事项:

电线埋墙必需穿线管，一般可选的PVC穿线管/PE穿线管：价格实惠，可弯曲，绝缘性能好。其实一般家庭选择PVC穿线管/PE穿线管就非常不错了，只是要选择结实的，简单方法就是用脚踩一下，不会被踩瘪的就是好的。最后提醒一下：无论使用哪种穿线管，电线在管内都不能有接头。

电路改造应避免死线：再好的电路质量，也难保以后会出现故障，需要更换线路，这个时候，埋墙的电线能够方便的拽出更换就显得非常重要，所以在电改施工中要避免造成日后无法拽动的“死线”：

1、当然最重要的是要使用穿线管埋线。

2、电路走线应该把握“两端间最近距离走线”，不能无故绕线，这样不但会造成死线，还会增大电改投入。

3、一根穿线管中不要穿太多线，穿线后都应该拽一下，看看是否可以轻松拽动。

4、线路有接头必需在接头处留暗盒扣面板，日后更换和维修都方便。

5、管径小于25的PVC穿线管拐弯应用弯管器，不能加弯头拐弯，直角死弯往往会造成死线

以上就是穿线管的常见规格了，各位可要记住了哟~

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

电线管道有哪些种类？

PVC电工套管有哪些种类

1、PVC单线管

PVC单线管专用于承重墙，8mm管径可最小程度对承重墙进行改造。

2、PVC波纹管

PVC波纹管适用于天花吊顶等狭小空间布线，自带延展性，弯曲自如。

3、PVC红蓝电工套管

PVC红蓝电工套管红蓝分流、强弱电分明，更好的规范电路安装及检修。

4、PVC奔驰三叉管

PVC奔驰三叉管直接在管内壁分区隔层，规定每个分区内的线缆走向和管径利用率，从而方便地区分线路，避免短路。

PVC电工套管有什么特点

1、抗压力强

高抗重型管系列和高抗冲击中型管系列能承受强压力，所以可明（暗）敷在混凝内，不怕受压破裂，其中重型管系列尤适合暗敷在夯实和振动混凝土中。

2、耐腐蚀、防虫害

PVC管具有优良的耐酸碱性能，同时，由于PVC管内不含增塑剂，因此无虫鼠危害。

3、阻燃性能好

PVC管在火焰烧烤离开后，自燃火焰能迅速熄灭，避免火势沿管道蔓延；同时，由于它传热性能差，在火灾情况下，能在较长时间内有效保护线路，保证电气控制系统运行，便于人员疏散。

4、绝缘性能强

能承受高电压而不被击穿，有效避免金属、触电危险。

5、施工简便

（1）重量轻：只有钢管重量的五分之一，便于车辆运输和人工搬运，施工安装时轻便省。

（2）容易弯曲：只要在管内插入一段本公司提供的弯管弹簧，可以在室温下人工弯曲成形。

（3）剪接方便：只需用根本公司提供的专用截管器，就可方便的剪短口径32以下的PVC管，再用专用的粘合剂和有关附件，可快速而方便的把PVC管连接成所需的形状。

（4）节省投资：与钢管相比，采用PVC管，可大大降低材料成本和施工安装费。

PVC电工套管规格

1、PVC电工套管根据产品分类主要分为三种类型，即轻型205系列，中型305系列和重型405系列； 其中轻型205的外径为?16mm-?50mm，介质305的外径为?16mm-?50mm；重305的外径为?16mm-?50mm。

2、根据PVC电工套管外壳的硬度，其尺寸规格也有规定，硬PVC管最常见工人的标准外径为50CM，其外径范围为20mm至1000mm；软PVC管只有50mm。硬PVC管规格均按照GB/T13020-1991规定，而软质PVC管规格均按照GB/T13527.1-1992规定。

3、PVC电工外壳和圆管类型的规格也不同，常见的直径规格如下：16mm，20mm，25mm，32mm，40mm和50mm。

申明：以上方法源于程序系统索引或网民分享提供，仅供您参考使用，不代表本网站的研究观点，证明有效，请注意甄别内容来源的真实性和权威性。

电缆穿线管规格型号

线管的代号及敷设方式

一、 线管的代号?

SC：焊接钢管，TC：电线管，PC：硬质塑料管， CT：电缆桥架，CP：金属软管，SR钢线槽

RC：水煤气管

电气设计施工图中常用线路敷设方式

SR：沿钢线槽敷设　　BE：沿屋架或跨屋架敷设　　CLE：沿柱或跨柱敷设　　WE：沿墙面敷设　　CE：沿天棚面或顶棚面敷设　　ACE：在能进入人的吊顶内敷设　　BC：暗敷设在梁内　　CLC：暗敷设在柱内　　WC：暗敷设在墙内　　CC：暗敷设在顶棚内　　ACC：暗敷设在不能进入人的顶棚内　　FC：暗敷设在地面内　　SCE：吊顶内敷设,要穿金属管

配管的一般规定

（1）金属导管必须接地（PE）或接零（PEN）可靠。

（2）所有管口在穿入电线、电缆后应做密封处理。

（3）当导管埋入建筑物、构筑物暗配时，其与建筑物、构筑物表面的距离不应小于15mm，若是绝缘导管在砖墙上剔槽埋设时，还应采用强度等级不小于M10的水泥砂浆抹面保护。

（4）室外埋地敷设的电缆导管，其壁厚不得小于2mm，埋深不应小于0.7m。

（5）室内（外）导管的管口应设置在盒、箱内，在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。

（6）电缆导管的弯曲半径不应小于规范规定的电缆最小允许弯曲半径。

（7）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管。

（8）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施。在穿过建筑物伸缩、沉降缝时，也应采取保护措施。

（9）为了穿、拉线方便，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒。

1、按电线温度等级分为25型、05型、90/-25型等；

2、按PVC电线品种分为硬质管、半硬质管和波纹管；按电线特性分为轻型、中型、重型、超重型；

3、pvc电线管公称外径规格，分别为：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

4、其中，pvc电线管规格为Φ16和Φ20，一般用于室内照明线路；pvc电线管外径规格为Φ25，常用于插座或是室内主线管；

5、pvc电线管外径规格为Φ32常用于进户线的线管，也用于弱电线管；pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。

二、穿线管安装注意事项

1、家装电路改造应避免死线，要使用穿线管埋线。再好的电路质量，也难保以后会出现故障，需要更换线路，这个时候，埋墙的电线能够方便的拽出更换就显得非常重要，所以在电改施工中要避免造成日后无法拽动的“死线”。

2、电路走线应该把握“两端间最近距离走线”，不能无故绕线，这样不但会造成死线，还会增大电改投入。

3、一根穿线管中不要穿太多线，穿线后都应该拽一下，看看是否可以轻松拽动。一般来说，一根穿线管中不宜有8根以上的电线，电线横截面积不得超过线管的60%。

4、穿线管内不能有接头和扭结，当线路有接头时，必需在接头处留暗盒扣面板，日后更换和维修都方便。

5、管径小于25的PVC穿线管拐弯应用弯管器，不能加弯头拐弯，直角死弯往往会造成死线，会增大后期维修难度。

好了，今天我们就此结束对“穿线管的种类/a”的讲解。希望您已经对这个主题有了更深入的认识和理解。如果您有任何问题或需要进一步的信息，请随时告诉我，我将竭诚为您服务。
