低压流体输送用焊接钢管壁厚标准

文章来源：https://www.dhgcn.com 发布时间：2024-06-26 18:00:54 浏览次数：4

焊接钢管壁厚标准/a_低压流体输送用焊接钢管壁厚标准

很高兴有机会和大家一起谈论焊接钢管壁厚标准/a的话题。这个问题集合包含了一些常见和深入的问题，我将详细回答每一个问题，并分享我的见解和观点。

文章目录列表:

1.钢管厚度偏差国家规范
2.焊接钢管标准DN400壁厚是多少
3.脚手架钢管壁厚标准
4.焊接钢管壁的厚度对照表是什么？

钢管厚度偏差国家规范

法律分析：低压流体输送用焊接钢管GB/T3091-2008允许镀锌钢管壁厚偏差是正负10%。

公称壁厚（mm）：2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5。

系数参数（c）：1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

法律依据：《特种设备质量监督与安全监察规定》 第四条 国家质量技术监督局统一负责全国特种设备的质量监督与安全监察工作；地方质量技术监督行政部门负责本行政区域内特种设备的质量监督与安全监察工作;各级质量技术监督行政部门的特种设备安全监察机构(以下简称特种设备安全监察机构)在各自职责范围内，负责实施特种设备的质量监督与安全监察。各级特种设备安全监察机构在实施特种设备的质量监督与安全监察时，应当发挥行业部门、社会中介组织的作用。

焊接钢管标准DN400壁厚是多少

DN（公称通径）250一般是行业所说的273，焊接钢管（螺旋钢管）厚度一般在6-8mm之间较为常见。

扩展资料：

国标焊接钢管执行的标准为国标，主要的标准有GB/T3091-1993（低压流体输送用镀锌焊接钢管），GB/T9711-2008，一般低压流体输送，用螺旋缝埋弧焊钢管SY5037-2000。

作液体输送用：给水、排水。作气体输送用：煤气、蒸气、液化石油气。作结构用：作打桩管、作桥梁；码头、道路、建筑结构用管等。

国标焊接钢管主要使用的材质Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

国标焊接钢管根据焊缝的不同可以分为螺旋国标焊接钢管和直缝国标国标焊接钢管。

参考资料：

国标焊接钢管

脚手架钢管壁厚标准

DN400的壁厚根据GB/T 21835-2008《焊接钢管尺寸及单位长度重量 》的规定，DN400的壁厚有：2.6、2.8、2.9、3.1、3.2、3.4、3.6、3.8、4.0、4.37、4.5、4.78、5.0、5.16、5.4、5.56、5.6、6.02、6.3、6.35、7.0、7.92、8.0、8.74、8.8、9.53、10.0、10.31、11.0、11.91、12.5、12.7、14.2、15.05、16.0、16.66、17.5、19.05、20.0、20.62、22.2、23.83、25.0、26.19、28.0、28.58、30.0。

公称直径DN代表公称直径。一般来说，管子的直径可分为外径、内径、公称直径。如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

焊接钢管壁的厚度对照表是什么？

以下是一些脚手架钢管壁厚标准

中国标准：中国国家标准GB/T13793焊接钢管的螺纹连接脚手架用钢管规定了脚手架钢管的壁厚标准。根据该标准，一般脚手架钢管的壁厚可以选择3.5mm、3.8mm、4.0mm等。

欧洲标准：根据欧洲标准EN39，脚手架钢管的壁厚通常为4.0mm。

美国标准：根据美国标准ASTMA53/A53M，脚手架钢管的壁厚一般为3.6mm、3.8mm、4.0mm等。

英国标准：根据英国标准BS1139-2.2，脚手架钢管的壁厚通常为4.0mm。

澳大利亚标准：根据澳大利亚标准AS/NZS1576.3，脚手架钢管的壁厚一般为4.0mm。

加拿大标准：根据加拿大标准CSAS269.2，脚手架钢管的壁厚通常为4.0mm。

德国标准：DIN4421脚手架承载塔和脚手架杆的尺寸：该标准规定了德国地区使用的脚手架钢管的尺寸、壁厚和其他相关要求。

新加坡标准：SS280可调式脚手架用的扣件和连接器之设计及试验要求：该标准规定了新加坡地区使用的可调式脚手架中钢管扣件和连接器的设计和试验要求。

关于脚手架

1、脚手架的作用是什么？脚手架的主要作用是为施工工人提供稳定的工作平台，使其能够安全、便捷地进行高处作业。它还可以提供支撑和支持结构的功能，用于搭建和维护建筑物。

2、脚手架的组成部分有哪些？脚手架通常由钢管、钢板、连接件、调节杆等构成。其中，钢管是主要的承重材料，连接件用于连接和固定钢管，钢板则作为工作平台。

3、脚手架的分类有哪些？脚手架可根据不同的搭建方式和使用场景进行分类。常见的脚手架分类包括管式脚手架、门式脚手架、悬挑脚手架、悬臂脚手架等。

国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（热镀锌） 36.12 216.72

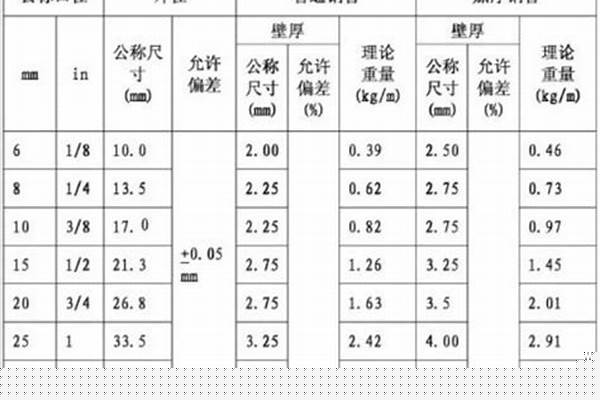

镀锌钢管常用规格

公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管 加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明：W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量：kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06

镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg）

钢的密度为： 7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为：

W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000

各种钢材理论重量计算公式如下：

名称（单位）

计算公式 符号意义 计算举例

圆钢 盘条（kg/m）

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺纹钢（kg/m）

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方钢（kg/m）

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

（kg/m）

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

（kg/m）

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角钢

（kg/m）

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等边角钢

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等边角钢

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽钢

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字钢（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

钢板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

钢管（包括无缝钢管及焊接钢管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外径

S= 壁厚

外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

今天的讨论已经涵盖了“焊接钢管壁厚标准/a”的各个方面。我希望您能够从中获得所需的信息，并利用这些知识在将来的学习和生活中取得更好的成果。如果您有任何问题或需要进一步的讨论，请随时告诉我。
