1.大口径不锈钢管制作工艺有哪些?大口径不锈钢管制作工艺有哪些?
大口径不锈钢管由于本身承受压力工作能力高、摩擦阻力小、耐寒、耐腐蚀、安装检修便捷等优势而愈来愈遭受石油化工、煤浆运输、钢结构工程施工等制造行业的热烈欢迎。
大口径不锈钢管关键生产工艺流程以下:
1、板探:用于生产制造大口径钢管的厚钢板进到生产流水线后,最先开展全板超音波检测;
2、铣边:根据铣边机对厚钢板两边沿开展两面切削,使之做到规定的板宽、板材边缘平面度和焊缝样子;
3、预弯边:运用预弯机开展板材边缘预弯,使板材边缘具备符合规定的折射率;
4、成形:在JCO成形机上最先将预弯后的厚钢板的一半历经数次步进电机冲压模具,碾成"J"形,再将厚钢板的另一半一样弯折,碾成"C"形,最终产生张口的"O"形。
5、预焊:使成形后的钢管合缝并选用气体保护焊(MAG)开展持续电焊焊接;
6、内焊:选用纵列多丝埋弧焊(数最多能为四丝)在直缝钢管里侧开展电焊焊接;
7、外焊:选用纵列多丝埋弧焊在直缝埋弧焊钢管两侧开展电焊焊接;
8、超音波检测Ⅰ:对直缝焊钢管内外焊接及焊接两边对接焊缝开展100%的查验;
9、X射线检查Ⅰ:对内外焊接开展100%的X射线工业电视查验,选用图象处理系统软件以确保探伤检测的敏感度;
10、扩径:对埋弧焊直缝钢管总长开展扩径以提升钢管的规格精密度,并改进钢管热应力的遍布情况;
11、打压试验:在水压试验机上对扩径后的钢管开展逐根检测以确保钢管做到规范规定的实验工作压力,该设备具备自动保存和存储作用;
12、倒棱:将检测达标后的钢管开展管端生产加工,做到规定的管端焊缝规格;
13、超音波检测Ⅱ:再度逐根开展超音波检测以查验直缝焊钢管在扩径、压力后将会造成的缺点;
14、X射线检查Ⅱ:对扩径和打压试验后的钢管开展X射线工业电视定期检查管端焊接拍片子;
15、管端磁粉探伤检测:开展该项查验以发觉管端缺点;
16、防腐蚀和镀层:达标后的钢管依据客户规定开展防腐蚀和镀层。
什么是钢管内衬四氟工艺
水泥砂浆防腐螺旋钢管生产工艺:
螺旋钢管通过离心机或管道喷涂机在内壁加工上8~16 mm的水泥涂层。
内衬水泥砂浆防腐钢管成型工艺,将搅拌好的水泥砂浆,在清理过的螺旋钢管内壁上按照设计厚度要求,分一次或多次涂敷,在经过一定时间养护后,形成一个与螺旋钢管内壁紧密结合的高强度圆壳体内衬防护层。
一般大口径螺旋钢管做水泥砂浆防腐时需加入铁丝网以增强水泥砂浆的坚固性,防止裂缝脱落。利用水泥砂浆特有的碱性,使螺旋钢管内表面形成钝化膜而得到防护的作用。
在生产加工的时候,通过加入添加剂,增加养护期的温度、湿度则可以有效减少施工初期产生的裂缝。另外,水泥砂浆的最终收缩期为两年,水泥砂浆防腐钢管施工完毕运行后,水泥砂浆长期在水中继续硬结,可使裂缝自动弥合,不影响对管道防腐蚀保护的效果。
螺旋钢管在加工水泥砂浆防腐完毕以后必须要进行风干,风干时间一般为2-3天,其主要目的就是防止防腐层出现裂痕。
水泥砂浆防腐钢管用途:
水泥砂浆防腐钢管适用高层热网供热、建筑给水、燃气输送、自来水工程、埋地输水等管道。
还广泛应用于污水处理:污水处理排放管、污水管以及生物池防腐工程
在农业中也有大量应用:农业灌溉用管、深井管、排水管等网路.
转自/news/gongsixinwen/zhishi55.html
管道防腐规范
工艺
管件表面处理→加料→高压水泵打压→烧结→修整→检验
4.2.1 表面处理与管子紧衬法表面处理要求相同。
4.2.2 加料,选用悬浮法生产的聚四氟乙烯树脂,经20目筛子过筛,使其呈现疏松状态,将其均匀地装入料腔内。
4.2.3 压实,将装好粉料的管件,模具与高压水泵相连,在适当水压下打压将粉料压实。
4.2.4 烧结,卸掉模具,将管件于燥后送人烧结炉进行烧结。
4.2.5 修整,烧结后的管件,将法兰面不平处或有棱角处,用手提砂轮打平。
4.2.6 检验.同紧衬管子检验法。此外,内衬管件衬层不得有裂纹。
1.概述
聚四氟乙烯塑料具有优良的耐腐蚀性能及耐热性能,它几乎可耐任何浓度的强酸、强碱、强氧化性介质和有机溶剂,耐化学腐蚀性能超过了现有的所有塑料,耐温范围为—195℃~250℃,所以它是理想的内衬防腐材料。四氟钢衬复合管是由四氟内衬管与钢外套两部分衬装而成,耐蚀和耐温性能都很好,是较理想的防腐方法之一。随着四氟塑料成型技术的发展及防腐技术的成熟,四氟衬里在化工生产中的应用将越来越普遍,其中四氟钢塑复合管是重要的应用。四氟管道衬里大体有以下几种方法;一、是紧衬法,通过一定的工艺用机械方法进行复合加工而成,衬里层与基体无空隙;二、是松衬法,是把聚四氟乙烯管不用任何器械直接插入钢管后两端翻边而成;三是粉末冶金成型法(适用于三通、四通、弯头、异径管等管件),利用高压液体将粉末一次性压制成型无接缝的工艺。
2.原理特点
2.1挤压管紧衬法
将外径略大于钢管内径的挤压四氟管用机械的方法拉人钢管内,通过自然回复使其紧贴于钢管内壁上,然后加热翻边,从各方面看,挤压管作衬里较理想,其长度可与钢管同步,整体性强,内表面光滑、洁净,易于检验,但其通径受加工设备影响,仅能加工φ300mm以下的直管。
2.2 缠绕管松衬法
将模压生产的四氟棒料,用车床切削成薄带,用手工或机械的方法将四氟薄带缠绕在预先设计好尺寸的模具上,达到要求的厚度后,再在其外用同样方法缠上三到四层无碱玻璃丝带,最外层用铁丝扎紧,然后送入烧结炉成型,烧结后取出用水冷却,然后用手工或机械方法脱模,再套入钢管,翻边后即完成。
缠绕管是最初生产较多应用较广的一种,这种管子生产时,自由度大,可以从小口径到大口径(可达φ2000mm以上),该管用车削薄膜缠绕后,烧结而成,其整体性和均匀性与缠绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等因素有关,较难掌握。由于缠绕层数多,工艺上难以控制,烧结后整体性和均匀性很难保证。因此,缠绕管最大壁厚不超过3mm,其生产过程较多,控制欠严密,加工方法以手工为主,质量不稳定,缺乏有力的检测手段,且这种缠绕管松衬的管子壁簿,在负压和温差波动大时,管道易抽瘪和法兰翻边部位易断裂等缺陷。
2.3 粉末冶金成型法
将F4树脂粉末均匀而疏松地填放在橡皮袋与管件器壁之间,然后在橡皮袋内施加液压(通常为水),使橡皮袋向器壁扩张,将F4树脂压实而成预制件,将预制件烧结成型,这种采用一次性整体成型的衬里层,其质量受到原料、工艺的影响很大。
涂塑复合钢管的生产工艺有哪些
设备与管道涂料防腐设计与施工规范
1 总则
1.1 本规范适用于石油化工钢制设备、管道及其附属钢结构的外表面涂料防腐 蚀工程。
本规范不适用于表面温度超过500℃的设备和管道的外表面涂料防腐蚀。
本规范不包括设备和管道的表面色和长输管道的涂料防腐蚀。
1.2 执行本规范时,尚应符合现行有关强制性标准规范的规定。
2 名词、术语
2.1 涂料coating
涂覆于物体表面能形成具有保护、装饰或特殊性能(如绝缘、防腐等)的固态涂膜的一类液体或固体材料之总称。在具体的涂料品种名称中可用“漆”字表示“涂料”,如防锈漆、耐酸漆等。
2.2 漆膜或涂膜paint film
将涂料均匀地涂覆于物体表面上所形成的连续的膜,它可以由一道或几道涂层构成。
2.3 清漆vernish
不含着色物质的一类涂料,常作面漆使用,能形成具有保护、装饰或特殊性能的透明漆膜。
2.4磁漆enamel
涂覆后,所形成的漆膜坚硬.、平整光滑,外观通常类似于搪瓷的一类涂料。
2.5底漆或底层priming coat
多层涂装时,直接涂覆于钢材表面上的涂料。
2.6二道底漆surfacer
多层涂装时,用来修正不平整底漆表面的一类涂料。
2.7中间漆或中间层intermediate coat
介于底层与面层之间的涂层,其主要作用是较多地增加防腐蚀涂层的厚度,且能与底漆和面漆良好附着。
2.8面漆或面层top coat
多层涂装时,涂覆于最上面的一层涂料,一般为l—2道。
2.9附着物adherend
主要包括焊渣、焊接飞溅物,可溶性盐类、油脂、污垢、氧化皮、铁锈和旧漆涂层等。
2.10遮盖力covering power
在物体表面均匀地涂覆一层涂料,使物体表面被完全遮盖而不再呈现原来的状态。此时,每平方米所用的涂料克数称为遮盖力。单位:g/m2。
2. 11 附着力adherence
附着力表示漆膜与被涂物两种物质表面通过物理和化学力的作用结合在一起的牢固程度。一般用“级”来表示。
2.1 2难溶解介质slightly soluble medium
温度20℃时,在水中的溶解度小于2g/L的碱、盐类介质。
2.13易溶解介质soluble medium
温度20℃时,在水中的溶解度等于或大于2g/L的碱、盐类介质。
2.14难吸湿介质 slightly hygroscopic medium
温度20℃时,相对平衡湿度等于或大于60%的碱、盐类介质。
2.15易吸湿介质hygroscopic medium
温度20℃时,相对平衡湿度小于60%的碱、盐类介质。
3设 计
3.1-般规定
3.1.1涂料的选用,应遵守下列原则:
1与被涂物的使用环境相适应:
2与被涂物表面的材质相适应;
3各层涂料正确配套;
4安全可靠,经济合理;
5具备施工条件。
3.1.2碳素钢、低合金钢的设备、管道及其附属钢结构表面应涂漆。
3.1.3涂装在钢材表面上的底层涂料,宜选用现行国家标准《漆膜附着力测定法》GB/ T1720中测定附着力为1级的底漆。
3.1.4除设计另有规定外,下列情况不应涂漆:
1 奥氏体不锈铜的表面:
2镀锌表面; :
3 已精加工的表面:
4涂塑料或涂变色漆的表面:
5铭牌、标志板或标签。
3.1.5在制造厂制造的静止设备、管道及其附属钢结构应按设计要求涂底漆。
3.1.6下列情况应在施工现场涂漆:
1 在施工现场组装的设备、管道及其附属钢结构:
2在制造厂已涂底漆,需在施工现场修整和涂面漆的设备、管道及其附属钢结构;
3 在制造厂已涂面漆,需在施工现场对损坏的部位进行补涂的设备、.管道及其附属钢结构。
3.1.7埋地设备和管道应进行涂料防腐蚀。
3.1.8大气中腐蚀性物质对钢材表面的腐蚀,可按其腐蚀程度分为强腐蚀、中等腐蚀、弱腐蚀三类,见表3.1.8。
表3.1.8
腐蚀性物质及作用条件
腐蚀程度
类别
作用量
空气相对湿度(%)
强腐蚀
中等腐蚀
弱腐蚀
腐蚀性气体①
Ⅰ
—
<60
—
—
√③
Ⅱ
—
—
—
√
Ⅲ
—
—
√
—
Ⅳ
—
√
—
—
Ⅰ
—
60~75
—
—
√
Ⅱ
—
—
√
—
Ⅲ
—
—
√
—
Ⅳ
—
√
—
—
Ⅰ
—
>75
—
√
—
Ⅱ
—
—
√
—
Ⅲ
—
√
—
—
Ⅳ
—
√
√
—
酸雾
无机酸
大量
>75
√
√
—
少量
>75
√
—
—
≤75
—
—
—
有机酸
大量
>75
√
—
—
少量
>75
√
—
—
≤75
—
√
—
颗粒物②
难溶解
大量
<60
—
—
√
易溶解、难吸湿
—
—
√
易溶解、易吸湿
—
√
—
难溶解
大量
60~75
—
—
√
易溶解、难吸湿
—
√
—
易溶解、易吸湿
—
√
—
难溶解
大量
>75
—
—
√
易溶解、难吸湿
√
—
—
易溶解、易吸湿
√
—
—
滴溅液体
工业水
PH>3
—
—
√
—
PH≤3
—
√
—
—
盐溶液
—
—
√
—
—
无机酸
—
—
√
—
—
有机酸
—
—
√
—
—
碱溶液
—
—
√
—
—
一般有机液体
—
—
—
—
√
注:①腐蚀性气体分类见表A.0.1;
②颗粒物类别见表A.0.2
③表中“√”表示所在备件下的腐蚀程度.
3.1.9设备和管道防腐蚀常用涂料的性能、用途及其配套方案见附录B。
3.1.10涂料使用量的估算见附录C。
3.2表面处理
3. 2.1 钢材表面锈蚀等级和除锈等级,应与国标《涂装前钢材表面锈蚀等级和除锈等级》GB8923中典型样板照片对比确定。
3.2.2钢材表面的锈蚀等级,分为下列四级:
1 A级——全面地覆盖着氧化皮而几乎没有铁锈的钢材表面;
2 B级——已发生锈蚀,且部分氧化皮已经剥落的钢材表面;
3 c级——氧化皮已因锈蚀而剥落或可以刮除,且有少量点蚀的钢材表面:
4 D级——氧化皮已因锈蚀而全面剥离,且已普遍发生点蚀的钢材表面。
3.2.3钢材表面的除锈等级,分为下列四级:
1 St2--彻底的手工和动力工具除锈
钢材表面无可见的油脂和污垢,且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
2 St3-非常彻底的手工和动力工具除锈
钢材表面无可见的油脂和污垢,且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物,除锈应比St2更为彻底,底材显露部分的表面应具有金属光泽。
3 Sa2-彻底的喷射或抛射除锈
钢材表面无可见的油脂和污垢,且氧化皮、铁锈和油漆涂层等附着物已基本清除,其残留物应是牢固附着的。
4 Sa2.5-非常彻底的喷射或抛射除锈
钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂屡等附着物,任何残留的痕迹应仅是点状或条纹状的轻微色斑。
3.3地上设备和管道防腐蚀
3. 3.1地上设备和管道防腐蚀涂料I可按表3.3.1选用。
表3.3.1 防腐蚀涂料性能和用途
涂料种类涂料性能和用途
酚醛树脂涂料
沥青涂料
醇酸树脂涂料
过氯乙烯涂料
烯树脂涂料
环氧树脂涂料
聚氨酯涂料
元素有机硅涂料
橡胶涂料
无机富锌涂料
一般防腐
√
√
√
△
△
△
△
△
△
△
耐化工大气
○
√
○
√
√
√
√
○
√
√
耐无机酸
○
○
○
√
√
√
○
○
√
○
╳
○
╳
√
√
○
○
╳
√
○
耐有机酸酸雾及飞沫
╳
√
╳
╳
○
○
○
╳
○
○
耐碱
╳
○
╳
√
√
√
○
√
√
╳
耐盐类
√
○
○
√
√
√
√
○
√
√
耐油
汽油、煤油等
√
╳
○
√
√
√
√
╳
○
√
机油
√
╳
○
√
╳
√
√
○
╳
√
耐溶剂
烃类溶剂
√
╳
○
╳
╳
√
√
○
╳
○
脂、酮类溶剂
╳
╳
╳
╳
╳
○
╳
╳
╳
○
氯化溶剂
╳
╳
╳
╳
╳
○
○
╳
╳
╳
耐潮湿
√
√
○
√
√
√
√
√
√
√
耐水
√
√
╳
√
√
√
√
√
√
√
耐温(℃)
常温
√
√
√
√
√
√
√
△
√
√
≤100
√
╳
√
╳
╳
√
√
△
╳
√
101~200
╳
╳
╳
╳
╳
√
╳
△
╳
√
201~350
╳
╳
╳
╳
╳
√
╳
√
╳
√
351~500
╳
╳
╳
╳
╳
╳
╳
√
╳
○
耐候性
○
╳
√
√
√
╳
√
√
√
√
附着力
√
○
√
╳
○
√
√
○
√
√
注:表中“√”表示性能良好,推荐选用;“○”表示性能一般,了选用;“╳”表示性能差,不宜选用;“△”表示由于价格、施工等原因,不宜选用。
3.3.2除下列情况外,隔热的设备和管道应涂l~2道酚醛或醇酸防锈漆。
1 沿海、湿热地区保温的重要设备和管道,应按使用条件涂耐高温底漆;
2保冷的设备和管道可选用冷底子油、石油沥青或沥青底滚,且宣涂1~2道。
3.3.3地上设备和管道防腐蚀涂层总厚度,应符合表3.3.3中的规定。
表3.3.3 地上设备和管道防腐蚀涂层干膜总厚度(μm)
腐蚀程度
涂层干膜总厚度
重要部位或维修困难部位
室内
室外
强腐蚀
≥200
≥250
增加涂装道数1~2道
中等腐蚀
≥150
≥200
弱腐蚀
≥100
≥120
注:耐高温潦层的漆膜总厚度为40_ 60μm.
3.3.4地上设备和管道的防腐蚀涂层使用寿命应与装置的检修周期楣适应,且不宜少于两年。
3.3.5底层涂料对钢材表面除锈等级的要求,应符合表3.3.5的规定。对锈蚀等级为D级的钢材表面,应采用喷射或抛射除锈.
3.3.5 底层涂料对钢材表面除锈等级的要求
底层涂料种类
除 锈 等 级
强 腐 蚀
中 等 腐 蚀
弱 腐 蚀
醇酸树脂底漆
Sa2.5
St3
St3
沥青底漆
Sa2或St3
St3
St3
醇酸树脂底漆
Sa2.5
St3
St3
过氯乙烯底漆
Sa2.5
St2.5
—
乙烯磷化底漆
Sa2.5
St2.5
—
环氧沥青底漆
Sa2.5
St3
St3
环氧树脂底漆
Sa2.5
St2.5
—
聚氨酯防腐底漆
Sa2.5
St2.5
—
有机硅耐热底漆
—
St2.5
St2.5
氯磺化聚乙烯底漆
Sa2.5
St2.5
—
氯化橡胶底漆
Sa2.5
St2.5
—
无机富锌底漆
Sa2.5
St2.5
—
3.4埋地设备和管道防腐蚀
3.4.1 埋地设备和管道表面处理的除锈等级应为 St3 级。
3.4.2 埋地设备和管道防腐蚀等级,应根据土壤腐蚀性等级按表 3.4.2 确定。
3.4.3 埋地管道穿越铁路、道路、沟渠,以及改变埋设深度时的弯管处,防腐蚀等级应为特加强级。
3.4.4 防腐蚀涂层可选用石油沥青或环氧煤沥青防腐漆。防腐蚀涂层结构,应符合表3.4.4—1 和表 3.4.4—2 的规定。
管道外防腐做法?管道内壁怎么防腐
涂塑复合钢管分为:热浸塑工艺,内外喷涂工艺,滚塑工艺,淋涂工艺,吸涂工艺,熔结缠绕工艺等。
热浸塑采用:流化床浸塑,一次性成膜法。又称涂塑钢管第一代防腐,内外聚乙烯。
内外喷涂工艺:采用静电吸附理论,通过钢管前处理,用喷枪进行喷涂聚乙烯或环氧树脂粉末。又称涂塑钢管第二代防腐,内外环氧复合钢管。
淋涂工艺:又称幕帘法,通过盛有粉末的筛子采用淋涂的方式,涂覆在加热后的钢管外壁上。此工艺可以生产外聚乙烯内环氧复合钢管。又称涂塑钢管第三代防腐。

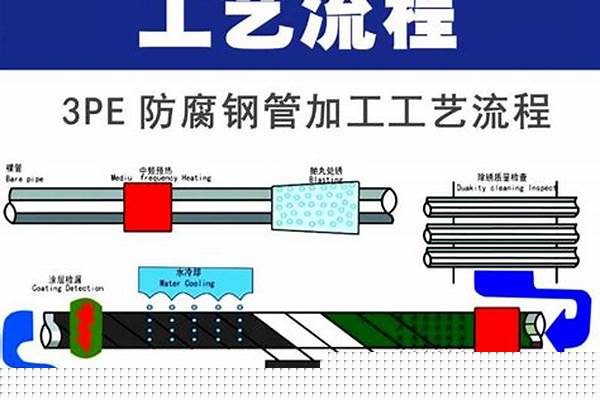

熔结缠绕工艺:采用热熔结缠绕法,热熔胶和聚乙烯采用挤出机的形式缠绕在加热后的钢管上,发生反应形成三层结构,全称是熔结环氧/挤塑聚乙烯结构防护层。如图所示:
此工艺可以生产外三层结构聚乙烯内熔结环氧复合钢管。又称涂塑钢管第四代防腐。
钢管分类:从生产工艺到横断面的全面解析
管道外防腐做法 管道内壁怎么防腐
防腐蚀保护
1、防腐蚀处理的部位种类
1)腐蚀性土壤、水环境条件对管外表面进行环氧煤沥青防腐蚀处理。
2)永久性外露的钢制结构件(如法兰短管)。
3)钢材表面进行的涂料短期防腐蚀处理(承插口钢圈等)。
2、管道外表面防腐蚀保护
1)范围
包括指定区域的标准管、异形管和配件等管材砂浆保护层表面环氧煤沥青防腐蚀。防腐处理为:底漆一道、面漆两道,总厚度400μm。
需要进行环氧煤沥青防腐的范围见表5.4-1。
表1管道外表面防腐蚀保护范围
2)防腐涂料的技术指标
⑴防腐涂料采用快干超厚浆型环氧煤沥青涂料。环氧煤沥青涂料的技术指标,即甲组份(漆料)、乙组份(固化剂)和甲、乙两组分按比例混合后按规定方法喷涂后的漆膜的技术指标,应分别不低于《埋地钢质管道环氧煤沥青防腐层技术指标》SY/T0447中表3.1.2-1
3.1.2-2和3.1.2-3的要求;并不低于本技术条款表5.4-1要求。
表2环氧煤沥青涂料应同时满足的质量指标
⑵ 涂料应有出厂合格证、产品说明书、批号、涂装工艺参数等。
⑶ 承包人应对每批涂料的质量指标进行复验,并提供复验报告。
3)表面预处理
⑴ 防腐蚀施工时,水泥砂浆保护层含水率不应大于6%,且表面无水渍。
⑵ 应采用手工或动力工具将表面水泥灰渣及疏松物清除,然后用干净毛刷、压缩空气或工业吸尘器将表面清理干净。
4)涂料配置
⑴ 环氧煤沥青涂料应放在阴凉、通风、干燥处,严禁曝晒和接近火源。
⑵ 承包人应制订保证施工人员人身安全、防止环境污染和清洗工用具的安全操作规程。
⑶ 漆料(甲组分)在使用前应搅拌均匀。由专人将甲、乙两种组分按产品说明书所规定的比例调配,充分搅拌,使用前放置熟化30min。涂料应根据工程所需的数量分批配置,现配现用。配好的涂料应在规定的使用期内使用完毕。
⑷ 刚开桶的底漆甲组分和面漆甲组分原则上不再调入稀释剂。配好的涂料在必要时,可加入≤5%(重量比)的稀释剂。
5)防腐层施工
⑴ 涂装时相对湿度应不大于85%且环境温度应不低于5℃。大风、雨、雾天气及强烈阳光照射下不宜进行室外施工。
⑵ 可采用高压无气喷涂,涂层厚度必须均匀。
⑶ 底漆:表面预处理合格的管材应尽快涂刷底漆,间隔不得超过8小时。要求涂刷均匀,不得漏涂。面漆:底漆表干后,即可涂面漆。涂刷要均匀,不得漏涂。在常温下,底漆、各道面漆的间隔时间不应超过24h。
⑷ 涂装结束,涂层实干后方可运输。
6)防腐层检验
⑴防腐层表干、实干与固化:表干——用手轻触不粘手;实干——用手指推不移动;固化——用手指甲重刻不留刻痕。
⑵外观检验:涂层外观光滑平整、颜色均匀一致,无气泡、流挂及开裂和剥落。对涂敷过的管材要逐根检查。
⑶厚度检验:以防腐层等级所规定的厚度为标准,用防腐层测厚仪进行检测。每20根管抽查1根,每根测3个相隔一定距离的截面,每截面测上、下、左、右4点,如最薄点低于规定厚度,则为不合格。再抽查2根,其中1根仍不合格时,全部为不合格。厚度不合格的防腐管,应在涂层未固化前修补至合格。
⑷漏点检查:对指定区段的防腐管,应进行SY/T0447标准5.4节的漏点检查。
⑸粘附力检验:防腐层固化后,按SL105第3.4.5条检验。每20根管抽查1根,每根测1点。如不合格,再抽查2根,其中1根仍不合格时,全部为不合格。
⑹运输保管:在运输、装卸、保管等过程中,必须使用橡胶垫和尼龙吊带;并有防止机械碰撞的措施,以避免防腐层损坏。贮存超过28天以上,必须对防腐蚀层有效苫盖,防止涂层曝晒老化。
3、金属结构外露面防腐
1)执行标准
金属结构外露面的防腐执行《水工金属结构防腐蚀规范》SL105。
2)品种及厚度
底漆:环氧富锌底漆,干膜厚度80μm;中间漆:环氧云铁防锈漆,干膜厚度00μm;超厚浆型环氧沥青防腐漆,干膜厚度70μm。
3)涂装前表面处理法兰和短管表面防腐采用压缩空气喷砂或电动工具对金属表面进行除锈,除锈等级应达到《涂装前钢材表面锈蚀等级和除锈等级》GB8923中的Sa2.5级。
4)防腐层施工
⑴涂装时相对湿度应不大于85%且钢材表面高于露点温度3℃以上,环境温度不低于5℃。大风、雨、雾天气不宜进行室外施工。
⑵可采用刷涂、喷涂或高压无气喷涂,但涂层厚度必须均匀,刷涂时各道漆涂装方向应相互垂直。
⑶表面预处理合格的管材应尽快涂刷底漆,间隔时间不得超过4小时。要求涂刷均匀,不得漏涂。底漆(中间漆)表干后,即可涂中间漆(面漆)。涂刷要均匀,不得漏涂。在常温下,两道涂层之间涂装的间隔时间不应超过24h。
应保证各道涂膜表面不发生砂尘、水、油等影响涂层质量的污染。
⑷涂装结束,涂层固化后方可运输,并在运输中采取可靠措施防止涂层被破坏。
5)质量检验及验收资料,执行SL105相关规定。
4、承插口防腐
承插口钢圈的防腐执行《水工金属结构防腐蚀规范》SL105。
承插口只涂一道环氧富锌底漆,厚度40μm。
管道内防腐工艺有突破性进展
小口径管道内涂层
管道内防腐技术多年来是石油工业研究的课题,各油气田对于注水管道、污水管道、注聚合物管道都进行了防腐涂装,其中应用最多的是液体环氧和环氧粉末。在许多工程上对于中小口径来说除锈用喷砂工艺、涂装工艺用静电喷涂、无气喷涂或高速旋喷等技术;应用最多也是质量最易保证的是单根管工厂预制,管线焊后补口是研究的主要课题。其中管内爬行补口车近几年有一定的发展,胜利油田、大庆油田都有不少的应用。北京杨奇技术开发公司是一个专业化的内涂补口公司,D219以上管线小车可无线遥控,内涂补口工具发展迅速;很多工程采用预制涨口加内涂短节工艺,这在很多油田大量应用也很成功,应用最多的是大庆建材公司,为注聚合物工程加工的环氧粉末内涂层管线;也有不少采用管道焊接后整段管子挤涂工艺。这些不同的技术也都形成了一定的市场,多数应用也比较成功。
大口径管道内喷涂工艺
随着西气东输工程输气管道内涂减阻涂层的要求,我国引进和开发了大口径内壁抛丸除锈技术及内喷涂技术,这样就填补了我国内抛丸除锈技术的空白,大大提高了除锈效率。其中中油管道防腐工程有限公司引进了内抛丸喷涂作业线,青县一机厂自行设计制造了内抛丸涂装作业线。在相应的几个大的钢管厂也都建立了内喷涂作业线。这就满足了西气东输工程的需要,这些作业线的概况为:钢管预热除锈,其中内抛丸效率达到300~400m2/h,抛丸除锈后采用真空抽吸或倾管倒出余砂并高压吹扫干净。喷涂采用高压无气喷涂以及配套的内伸杆式喷涂法,钢管原地旋转内伸杆插入钢管中后退时喷涂,一次喷涂厚度可达50~100μm。喷涂后用玻璃试片灯光检查有否漏涂,然后自然固化,也可以加热固化,最后用盖板封管口防止污染。西气东输工程有这样的作业线5~6条。我国的大口径内涂层技术达到了当代国际先进水平。
钻杆油管内喷涂
在钻井过程中钻杆内腐蚀及疲劳破坏是钻井过程中的一大损失,为减少腐蚀华北石油一机厂引进美国钻杆内涂层作业线及国外PC200涂料,每年涂装钻杆或油管50~100万米,这样可以延长钻杆寿命1~2倍,该工艺流程为:钻杆丝扣热水除油,进加热炉去除表面有机物400℃30min,内喷砂除锈Sa2.5级,喷单组份环氧底漆,连续炉干燥80~150℃30min,喷涂单组分面漆,批次炉固化200℃ 30min,检测出厂。该涂层的技术指标为:涂层厚度250~300μm。耐磨性12.5L砂/1μm。在高温高压浸泡,pH=12.5、150℃、70Mpa压力、24h涂膜无变化。该涂料使用10年来效果很好。目前国产化产品单组份SN222涂料已通过12万米钻井考验,目前上海赛能新材料有限公司大规模生产使用,各项指标与工艺性能达到国际先进水平。
钢管是一种广泛应用于建筑、机械、化工等领域的管材,按照不同的分类标准,可以分为多种类型。本文将从生产工艺、材质、管端联接方式、表面处理和横断面形状等多个角度,对钢管的分类进行全面解析。
无缝钢管和有缝钢管钢管按照生产工艺的不同,可以分为无缝钢管和有缝钢管。有些人也称之为直缝钢管。两者的生产工艺和性能有所不同,适用于不同的场合。
碳素管、合金管、不锈钢管从材质的角度看,钢管可以分为碳素管、合金管、不锈钢管等。每一种材质都有其独特的用途和特点,可以根据具体需求进行选择。
光管和车丝管根据管端的联接方式,钢管可以分为光管和车丝管。光管管端没有螺纹,而车丝管则带有螺纹,方便连接。
黑管和镀涂层管从表面处理上看,钢管可以分为黑管和镀涂层管。黑管不进行任何镀涂,而镀涂层管则具有更强的防腐蚀性能,适用于恶劣环境。
圆钢管和异形钢管最后,钢管还可以根据横断面的形状来分类,主要分为圆钢管和异形钢管。两者的用途和优势各不相同,可以根据具体需求进行选择。
