钢管规格尺寸大全

文章来源：https://www.dhgcn.com 发布时间：2024-07-25 15:22:00 浏览次数：7

钢管规格尺寸大全/a_钢管规格尺寸大全

钢管规格尺寸大全/a的今日更新是一个不断发展的过程，它反映了人们对生活品质的不断追求。今天，我将和大家探讨关于钢管规格尺寸大全/a的今日更新，让我们一起感受它带来的高品质生活。

文章目录列表:

1.钢管有多少规格型号
2.脚手架钢管的具体尺寸是多少？
3.钢管规格（钢管规格尺寸表大全）

钢管有多少规格型号

一、尺寸

把1英寸分成8等分；

1/8?1/4?3/8?1/2?5/8?3/4?7/8英寸。

相当于通常说的1分管到7分管

更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"

如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、标准：

有英制标准和国际标准两种。

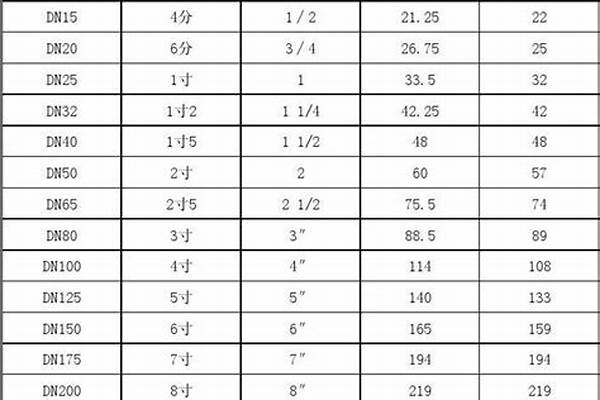

钢管规格表

三、材质：

材质就有很多，根据不同的需要。1、塑料管：

有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。2、金属管：

镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。我国水管的规格均采用我国法定单位的公称直径来标称的。如DN20，就是表示公称直径20毫米的镀锌水管。镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8

相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

英寸的表示是在右上角打上两撇，如1/2"

如DN25的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

尺寸术语

尺寸

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）

偏差和公差

A、偏差：在生产过程中，由于实际尺寸难于达到公称尺寸要求，即往往大于或小于公称尺寸，所以标准中规定了实际尺寸与公称尺寸之间允许有一差值。差值为正值的叫正偏差，差值为负值的叫负偏差。

B、公差：标准中规定的正、负偏差值绝对值之和叫做公差，亦叫"公差带"。

偏差是有方向性的，即以"正"或"负"表示；公差是没有方向性的，因此，把偏差值称为"正公差"或"负公差"的叫法是错误的。

交货长度

交货长度又称用户要求长度或合同长度。标准中对交货长度有以下几种规定：

A、通常长度（又称非定尺长度）：凡长度在标准规定的长度范围内而且无固定长度要求的，均称为通常长度。例如结构管标准规定：热轧（挤压、扩）钢管3000mm～12000mm；冷拔（轧）钢管2000mmm～10500mm。

B、定尺长度：定尺长度应在通常长度范围内，是合同中要求的某一固定长度尺寸。但实际操作中都切出绝对定尺长度是不大可能的，因此标准中对定尺长度规定了允许的正偏差值。

以结构管标准为：

生产定尺长度管比通常长度管的成材率下降幅度较大，生产企业提出加价要求是合理的。加价幅度各企业不尽一致，一般为基价基础上加价10%左右。

C、倍尺长度：倍尺长度应在通常长度范围内，合同中应注明单倍尺长度及构成总长度的倍数（例如3000mm×3，即3000mm的3倍数，总长为9000mm）。实际操作中，应在总长度的基础上加上允许正偏差20mm，再加上每个单倍尺长度应留切口余量。以结构管为例，规定留切口余量：外径≤159mm为5～10mm；外径>159mm为10～15mm。

若标准中无倍尺长度偏差及切割余量规定时，应由供需双方协商并在合同中注明。倍尺长度同定尺长度一样，会给生产企业带来成材率大幅度降低，因此生产企业提出加价是合理的，其加价幅度同定尺长度加价幅度基本相同。

D、范围长度：范围长度在通常长度范围内，当用户要求其中某一固定范围长度时，需在合同中注明。

例如：通常长度为3000～12000mm，而范围定尺长度为6000～8000mm或8000～10000mm。

可见，范围长度比定尺和倍尺长度要求宽松，但比通常长度加严很多，也会给生产企业带来成材率的降低。因此生产企业提出加价是有道理的，其加价幅度一般在基价上加价4%左右。

壁厚不均

钢管壁厚不可能各处相同，在其横截面及纵向管体上客观存在壁厚不等现象，即壁厚不均。为了控制这种不均匀性，在有的钢管标准中规定了壁厚不均的允许指标，一般规定不超过壁厚公差的80%（经供需双方协商后执行）。

椭圆度

在圆形钢管的横截面上存在着外径不等的现象，即存在着不一定互相垂直的最大外径和最小外径，则最大外径与最小外径之差即为椭圆度（或不圆度）。为了控制椭圆度，有的钢管标准中规定了椭圆度的允许指标，一般规定为不超过外径公差的80%（经供需双方协商后执行）。

弯曲度

钢管在长度方向上呈曲线状，用数字表示出其曲线度即叫弯曲度。标准中规定的弯曲度一般分为如下两种：

A、局部弯曲度：用一米长直尺靠量在钢管的最大弯曲处，测其弦高（mm），即为局部弯曲度数值，其单位为mm/m，表示方法如2.5mm/m。此种方法也适用于管端部弯曲度。

B、全长总弯曲度：用一根细绳，从管的两端拉紧，测量钢管弯曲处最大弦高（mm），然后换算成长度（以米计）的百分数，即为钢管长度方向的全长弯曲度。

例如：钢管长度为8m，测得最大弦高30mm,则该管全长弯曲度应为：

0.03÷8m×100%=0.375%

尺寸超差

尺寸超差或叫尺寸超出标准的允许偏差。此处的"尺寸"主要指钢管的外径和壁厚。通常有人把尺寸超差习惯叫"公差出格"，这种把偏差和公差等同起来的叫法是不严密的，应叫"偏差出格"。此处的偏差可能是"正"的，也可能是"负"的，很少在同一批钢管中出现"正、负"偏差均出格的现象。

注：计算常用型材理论重量计算公式：

m=F×L×ρ

m—质量Kg；F—断面积m2/m；L—长度m；ρ—密度*Kg/m3

☆其中：F断面积计算方法：

1、方钢F=a2

2、钢管F=3.1416×$（D-$）D—直径$—厚度

3、钢板、扁钢F=a×$a—宽度

脚手架钢管的具体尺寸是多少？

无缝钢管的规格型号尺寸有直径是159、219、273、325、377、426、480，还有大规格的有820、920、1020以及1220、1420等等，单位是毫米。

就比如说159规格，它的厚度就有3种，分别是4毫米、5毫米以及6毫米。分别对应的重量也不同，按照从小到大的顺序，分别是每米15.29千克、18.99千克以及22.64千克。

无缝钢管的规格是用外径*壁厚毫米数表示。无缝钢管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合金钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道，45、40Cr等中碳钢制成的无缝管用来制造机械零件。

无缝钢管是什么及用途

无缝钢管是指由整支圆钢穿孔而成的，表面上没有焊缝的钢管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅炉管、轴承管以及汽车、拖拉机、航空用高精度结构钢管。无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。

钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材。使用无缝钢管可以避免出现渗漏等问题，保证了使用效果，提高材料利用率。

钢管规格（钢管规格尺寸表大全）

脚手架钢管规格具体如下表：

钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

扩展资料：

钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。

脚手架基础平整、夯实、混凝土硬化，基础应采用100mm厚C25混凝土硬化，立杆底部设置底座或垫板。垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。

百度百科-脚手架

钢管的规格是什么?

钢管的规格是：、比如4分管、6分管、1寸管、2寸管等等。

根据型号规格不同，其壁厚也不一样，而且相同型号规格的钢管，还会有多种壁厚供消费者选择。比如4分管，壁厚有0.9mm、1.0mm、1.2mm、1.5mm、2.0mm等多种型号，钢管越厚，强度越高，价格就越贵越贵，用户需按实选购。

选购钢管的方法：

1、看钢管表面

消费者在选购钢管的时候，需要仔细看看钢管表面，是否有光泽，且色泽分布是否均匀，同时还需要用手摸一摸管壁，看管壁是否光滑平整。如果钢管的色泽分布不均匀，或者管壁粗糙，则说明钢管的质量不好，甚至会影响其使用性能，不建议购买。

2、看钢管证书

所有正规品牌出厂的钢管，都会附带相关的质量检验证书、合格证以及出厂试验报告。消费者在选购的时候，需要请商家出示钢管的所有文件，确保钢管的质量，如果商家无法提供这些材料，那么钢管的质量也得不到保障，建议不要购买。

3、看钢管的品牌

市面上有很多不同品牌的钢管，消费者在选购的时候，最好找知名度高的品牌购买。因为表面看似相同的钢管，所采用的产品原料大有不同，若选择较差的原料制作，其性能、质量会差很多。

钢管规格尺寸

一般来说，管道的直径可分为外径、内径和公称直径。无缝钢管的外径用字母D表示，后面是外径尺寸和壁厚。比如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。塑料管也用外径表示，如De63。其他如钢筋混凝土管、铸铁管、镀锌钢管等。用DN表示，在设计图纸中一般用公称直径表示。公称直径是人为规定的，以便于设计、制造和维护。管道的公称直径不等于其内径和外径。比如公称直径为100MM的无缝钢管，有102*5、108*5等几种。108是管子的外径，5代表管子的壁厚。所以管子内径为=98MM，但并不完全等于管子外径与壁厚之差的两倍。也可以用。但管径不等于内径的规格名称应使用设计图纸中的公称直径，以便管道、管件、阀门、法兰、垫片等的结构尺寸和连接尺寸。可根据公称直径确定。标称直径用符号DN表示。如果设计图纸中标明了外径，还应做一个管子规格对照表，标明某一管子的公称直径和壁厚。。管道系列标准在压力管道的设计和施工中，应首先考虑压力管道及其部件标准系列的选择。虽然国际上应用的标准体系很多，但大致可以分为两类。管道压力标准见表3。法兰标准见表4。表3压力管道标准分类大外径系列小外径系列规范DN-公称直径ф-外径DN15-ф22毫米，DN20-ф27毫米DN25-ф34毫米，DN32-ф42毫米DN40-ф48毫米，DN50-ф60毫米DN65-ф76毫米，DN80-ф89毫米dn100-ф114毫米，dn125-ф140毫米dn150-ф168毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф324毫米dn350-ф360毫米，dn400-ф406毫米dn450-ф457毫米，dn500-ф508毫米DN600-ф610mm，DN15-ф18毫米，DN20-ф25毫米DN25-ф32毫米，DN32-ф38毫米DN40-ф45毫米，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米dn100-ф108毫米，dn125-ф133毫米dn150-ф159毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф325毫米dn350-ф377毫米，dn400-ф426毫米dn450-ф480毫米，dn500-ф530毫米DN600-ф630mm，3.脚手架钢管长度有哪些规格？根据《JGJ建筑施工扣件式钢管脚手架安全技术规范》130—2011。脚手架应采用现行国家标准《直缝焊接钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。脚手架应采用方管协会提供的脚手架管规格:脚手架用的钢管一般有两种，一种外径48mm，壁厚3.5mm；另一个外径51毫米，壁厚3毫米。脚手架应采用φ48.3*3.6钢管。每根钢管的最大质量不应大于25.8千克..

钢管有哪些规格

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn，nb，od

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn--------nb-------od

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

参考资料：

百度百科：钢管公称直径

好了，关于“钢管规格尺寸大全/a”的话题就到这里了。希望大家通过我的介绍对“钢管规格尺寸大全/a”有更全面、深入的认识，并且能够在今后的实践中更好地运用所学知识。
