钢管规格型号及尺寸

文章来源：https://www.dhgcn.com 发布时间：2024-07-25 16:38:29 浏览次数：2

钢管规格型号及尺寸/a_钢管规格型号及尺寸

钢管规格型号及尺寸/a是一个非常重要的话题，可以从不同的角度进行思考和讨论。我愿意与您分享我的见解和经验。

文章目录列表:

1.脚手架钢管的具体尺寸是多少？
2.镀锌管尺寸规格表

脚手架钢管的具体尺寸是多少？

脚手架钢管规格具体如下表：

钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

扩展资料：

钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。

脚手架基础平整、夯实、混凝土硬化，基础应采用100mm厚C25混凝土硬化，立杆底部设置底座或垫板。垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。

百度百科-脚手架

镀锌管尺寸规格表

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（热镀锌） 36.12 216.72

镀锌钢管常用规格

公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管 加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明：W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量：kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06

镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg）

钢的密度为： 7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为：

W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000

各种钢材理论重量计算公式如下：

名称（单位）

计算公式 符号意义 计算举例

圆钢 盘条（kg/m）

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺纹钢（kg/m）

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方钢（kg/m）

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

（kg/m）

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

（kg/m）

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角钢

（kg/m）

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等边角钢

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等边角钢

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽钢

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字钢（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

钢板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

钢管（包括无缝钢管及焊接钢管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外径

S= 壁厚

外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg赞同8| 评论

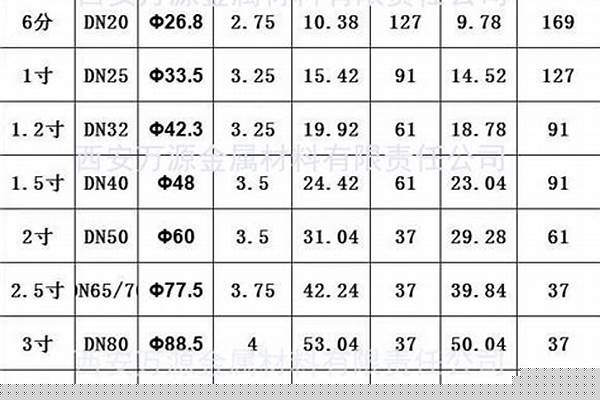

镀锌管型号规格主要为：

DN15型号外径为21.3mm ，简称4分管

DN20型号外径为26.8mm ，简称6分管

DN25型号外径为33.5mm ，简称1寸

DN32型号外径42.25mm ，简称1寸2

DN40型号外径为48mm ，简称1寸半

DN50型号外径为60 mm ，简称2寸

DN65/70型号外径为75.5mm ，简称2寸半

DN80型号外径为88.5mm ，简称3寸

DN100型号外径为114mm ，简称4寸

DN125型号外径为140mm ，简称5寸

DN150型号外径为165mm ，简称6寸

DN200型号外径为219mm，简称8寸

热镀锌钢管的应用

热镀锌钢管广泛应用于建筑、机械、煤矿、化工、动铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造工业。

镀锌钢管分为冷镀锌管、热镀锌管，最初镀锌钢管作为水管使用，几年后管内就产生了大量锈垢，流出黄水不仅污染洁具，且夹杂着不光滑内壁滋生的细菌，锈蚀造成水中重金属含过高，严重危害人体健康。

于是在六七十年代，发达国家开始研发新型管材，并陆续禁用镀锌钢管。我国也发文明确从2000年起禁用镀锌钢管，目前大多新建小区已很少使用镀锌钢管了，但也有些小区还在使用镀锌钢管。
