很高兴有机会和大家一起谈论钢管的规格和型号/a的话题。这个问题集合包含了一些常见和深入的问题，我将详细回答每一个问题，并分享我的见解和观点。

文章目录列表:

1.国标 无缝钢管型号尺寸？
2.无缝钢管型号规格表？
3.无缝钢管规格表示方法？
4.钢管规格的表示方法

国标 无缝钢管型号尺寸？

规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（热镀锌） 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明：W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量：kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06\x0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \x0d\钢的密度为： 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \x0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下： \x0d\名称（单位） \x0d\计算公式 符号意义 计算举例 \x0d\圆钢 盘条（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg \x0d\不等边角钢 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg\x0d\槽钢 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg \x0d\工字钢（kg/m） \x0d\W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg \x0d\钢板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管（包括无缝钢管及焊接钢管（kg/m） \x0d\W= 0.02466 ×S （D – S ） \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg赞同8| 评论

无缝钢管型号规格表？

DN15 型号外径为21.3mm

DN20 型号外径为26.9mm

DN25 型号外径为33.7mm

DN32 型号外径42.mm

DN40 型号外径为 48.3mm

DN50 型号外径为60 mm

DN65 型号外径为76.1mm

DN80 型号外径为 88.9mm

DN100 型号外径为114.3mm

DN125 型号外径为140mm

DN150 型号外径为168.3mm

DN200 型号外径为219.1mm。

扩展资料：

镀锌钢管分为冷镀锌钢管、热镀锌钢管，冷镀锌钢管已被禁用，后者还被国家提倡暂时能使用。六七十年代，国际上发达国家开始开发新型管材，并陆续禁用镀锌管。中国建设部等四部委也发文明确从2000年起禁用镀锌管作为供水管，新建小区的冷水管已经很少使用镀锌管了，有些小区的热水管使用的是镀锌管。热镀锌钢管在消防、电力和高速公路上有广泛的应用。

参考资料：

百度百科—镀锌钢管

无缝钢管规格表示方法？

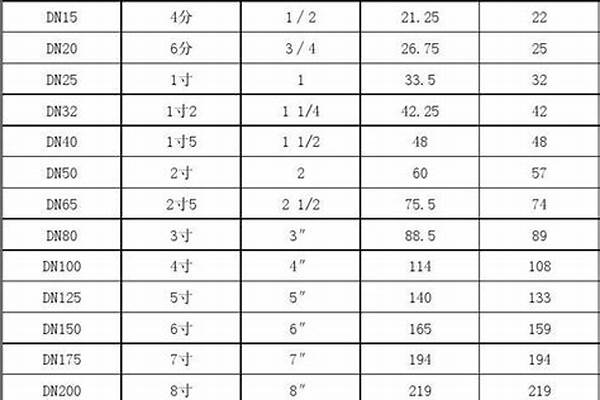

如下图。注：计算常用型材理论重量计算公式：m=F×L×ρ

m—质量?Kg?；F—断面积m2/m?；L—长度m?；?ρ—密度?*Kg/m3

☆其中：F断面积计算方法：

1、方钢? F= a2

2、钢管 F=3.1416×＄（D-＄） D—直径?＄—厚度

3、钢板、扁钢? F= a×＄a—宽度

密度：

钢材：7.85*103 kg/m3

铝：2.5～2.95*103

铜：8.45～8.9*103

铸铁：6.6～7*103

尼龙：1.04～1.15*103

扩展资料：

无缝钢管用途很广泛。

1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制，产量最多，主要用作输送流体的管道或结构零件。

2、根据用途不同分三类供应：

a、按化学成分和机械性能供应；

b、按机械性能供应；

c、按水压试验供应。按a、b类供应的钢管，如用于承受液体压力，也要进行水压试验。

3、专门用途的无缝管有锅炉用无缝管、化工电力用，地质用无缝钢管及石油用无缝管等多种。

无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材。

广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。

钢管规格的表示方法

DN-公称直径

Ф－外径大外径系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外径系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

一般来说，管子的直径可分为外径、内径、公称直径。

扩展资料

无缝钢管是由整块金属制成的，表面上没有接缝的钢管，称为无缝钢管。根据生产方法，无缝管分热轧管、冷轧管、冷拔管、挤压管、顶管等。

按照断面形状，无缝钢管分圆形和异形两种，异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、 带翅管多种复杂形状。最大直径达650mm，最小直径为 0.3mm。

根据用途不同， 有厚壁管和薄壁管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅 炉管、轴承管以及汽车、拖拉机、航空用高精度结构钢管。

无缝钢管用途很广泛。

1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制，产量最多，主要用作输送流体的管道或结构零件。

2、根据用途不同分三类供应：a、按化学成分和机械性能供应；b、按机械性能供应；c、按水压试验供应。按a、b类供应的钢管，如用于承受液体压力，也要进行水压试验。

3、专门用途的无缝管有锅炉用无缝管、化工电力用，地质用无缝钢管及石油用无缝管等多种。

无缝钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材。

广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等用钢管制造环形零件，可提高材料利用率，简化制造工序，节约材料和加工工时，已广泛用钢管来制造。

参考资料：

无缝钢管-百度百科

钢管规格表示方法是外径乘以壁厚。

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

扩展资料

具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管，按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。

按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管尺寸分类：

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）。

百度百科-钢管
