钢管的直径规格型号

文章来源：https://www.dhgcn.com 发布时间：2024-07-26 11:49:57 浏览次数：2

钢管的直径规格型号/a_钢管的直径规格型号

大家好，今天我想和大家分析一下“钢管的直径规格型号/a”的优缺点。为了让大家更好地理解这个问题，我将相关资料进行了整合，现在就让我们一起来分析吧。

文章目录列表:

1.钢管有多少规格型号
2.镀锌钢管各规格标准外径
3.管径尺寸对照表
4.钢管直径尺寸规格表
5.国标管材的规格型号是什么？
6.钢管的公称直径与外径对照是怎样的？

钢管有多少规格型号

一、尺寸

把1英寸分成8等分；

1/8?1/4?3/8?1/2?5/8?3/4?7/8英寸。

相当于通常说的1分管到7分管

更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"

如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、标准：

有英制标准和国际标准两种。

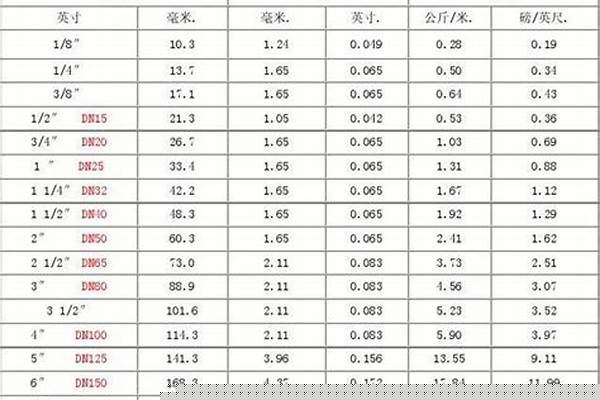

钢管规格表

三、材质：

材质就有很多，根据不同的需要。1、塑料管：

有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。2、金属管：

镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。我国水管的规格均采用我国法定单位的公称直径来标称的。如DN20，就是表示公称直径20毫米的镀锌水管。镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8

相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

英寸的表示是在右上角打上两撇，如1/2"

如DN25的水管就是英制1"的水管，也是解放前的8分水管。DN15的水管就是英制1/2"的水管，也是解放前的4分水管。如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

尺寸术语

尺寸

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）

偏差和公差

A、偏差：在生产过程中，由于实际尺寸难于达到公称尺寸要求，即往往大于或小于公称尺寸，所以标准中规定了实际尺寸与公称尺寸之间允许有一差值。差值为正值的叫正偏差，差值为负值的叫负偏差。

B、公差：标准中规定的正、负偏差值绝对值之和叫做公差，亦叫"公差带"。

偏差是有方向性的，即以"正"或"负"表示；公差是没有方向性的，因此，把偏差值称为"正公差"或"负公差"的叫法是错误的。

交货长度

交货长度又称用户要求长度或合同长度。标准中对交货长度有以下几种规定：

A、通常长度（又称非定尺长度）：凡长度在标准规定的长度范围内而且无固定长度要求的，均称为通常长度。例如结构管标准规定：热轧（挤压、扩）钢管3000mm～12000mm；冷拔（轧）钢管2000mmm～10500mm。

B、定尺长度：定尺长度应在通常长度范围内，是合同中要求的某一固定长度尺寸。但实际操作中都切出绝对定尺长度是不大可能的，因此标准中对定尺长度规定了允许的正偏差值。

以结构管标准为：

生产定尺长度管比通常长度管的成材率下降幅度较大，生产企业提出加价要求是合理的。加价幅度各企业不尽一致，一般为基价基础上加价10%左右。

C、倍尺长度：倍尺长度应在通常长度范围内，合同中应注明单倍尺长度及构成总长度的倍数（例如3000mm×3，即3000mm的3倍数，总长为9000mm）。实际操作中，应在总长度的基础上加上允许正偏差20mm，再加上每个单倍尺长度应留切口余量。以结构管为例，规定留切口余量：外径≤159mm为5～10mm；外径>159mm为10～15mm。

若标准中无倍尺长度偏差及切割余量规定时，应由供需双方协商并在合同中注明。倍尺长度同定尺长度一样，会给生产企业带来成材率大幅度降低，因此生产企业提出加价是合理的，其加价幅度同定尺长度加价幅度基本相同。

D、范围长度：范围长度在通常长度范围内，当用户要求其中某一固定范围长度时，需在合同中注明。

例如：通常长度为3000～12000mm，而范围定尺长度为6000～8000mm或8000～10000mm。

可见，范围长度比定尺和倍尺长度要求宽松，但比通常长度加严很多，也会给生产企业带来成材率的降低。因此生产企业提出加价是有道理的，其加价幅度一般在基价上加价4%左右。

壁厚不均

钢管壁厚不可能各处相同，在其横截面及纵向管体上客观存在壁厚不等现象，即壁厚不均。为了控制这种不均匀性，在有的钢管标准中规定了壁厚不均的允许指标，一般规定不超过壁厚公差的80%（经供需双方协商后执行）。

椭圆度

在圆形钢管的横截面上存在着外径不等的现象，即存在着不一定互相垂直的最大外径和最小外径，则最大外径与最小外径之差即为椭圆度（或不圆度）。为了控制椭圆度，有的钢管标准中规定了椭圆度的允许指标，一般规定为不超过外径公差的80%（经供需双方协商后执行）。

弯曲度

钢管在长度方向上呈曲线状，用数字表示出其曲线度即叫弯曲度。标准中规定的弯曲度一般分为如下两种：

A、局部弯曲度：用一米长直尺靠量在钢管的最大弯曲处，测其弦高（mm），即为局部弯曲度数值，其单位为mm/m，表示方法如2.5mm/m。此种方法也适用于管端部弯曲度。

B、全长总弯曲度：用一根细绳，从管的两端拉紧，测量钢管弯曲处最大弦高（mm），然后换算成长度（以米计）的百分数，即为钢管长度方向的全长弯曲度。

例如：钢管长度为8m，测得最大弦高30mm,则该管全长弯曲度应为：

0.03÷8m×100%=0.375%

尺寸超差

尺寸超差或叫尺寸超出标准的允许偏差。此处的"尺寸"主要指钢管的外径和壁厚。通常有人把尺寸超差习惯叫"公差出格"，这种把偏差和公差等同起来的叫法是不严密的，应叫"偏差出格"。此处的偏差可能是"正"的，也可能是"负"的，很少在同一批钢管中出现"正、负"偏差均出格的现象。

注：计算常用型材理论重量计算公式：

m=F×L×ρ

m—质量Kg；F—断面积m2/m；L—长度m；ρ—密度*Kg/m3

☆其中：F断面积计算方法：

1、方钢F=a2

2、钢管F=3.1416×$（D-$）D—直径$—厚度

3、钢板、扁钢F=a×$a—宽度

镀锌钢管各规格标准外径

DN与的区别(公称直径和外径区别)\x0d\1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）　它与英制单位的对应关系如下：\x0d\ 4分管：4/8英寸：DN15；\x0d\　 6分管：6/8英寸：DN20；\x0d\　 1寸管：1英寸：DN25；\x0d\　 寸二管：1又1/4英寸：DN32；\x0d\　 寸半管：1又1/2英寸：DN40；\x0d\　 两寸管：2英寸：DN50；\x0d\　 三寸管：3英寸：DN80（很多地方也标为DN75）；\x0d\　 四寸管：4英寸：DN100； \x0d\2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：\x0d\　 DN20 De25X2.5mm \x0d\　 DN25 De32X3mm \x0d\　 DN32 De40X4mm \x0d\　 DN40 De50X4mm　\x0d\ 我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。\x0d\　　别外据在现场的实践经验：\x0d\　　a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。\x0d\　　b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。\x0d\　　c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。\x0d\3、DN 、De、Dg的区别\x0d\　　DN Nominal diameter \x0d\　　De external diameter \x0d\　　Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了\x0d\ a、各种管子的不同标注方法：\x0d\　　1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；\x0d\　　2、 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；\x0d\　　3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；\x0d\　　4、 塑料管材，管径宜按产品标准的方法表示；\x0d\　　5、 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。\x0d\　　b、DN 、De、Dg的关系：\x0d\　　De量的是管道外壁的直径\x0d\　　DN是De减一半管壁的厚度得的数\x0d\　　Dg一般没人用\x0d\　　a、管径应以mm为单位。\x0d\　　b、管径的表达方式应符合下列规定：\x0d\　　1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；\x0d\　　2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；\x0d\　　3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；\x0d\　　4、塑料管材，管径宜按产品标准的方法表示；\x0d\　　5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。\x0d\　　建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）。\x0d\　　给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）\x0d\　　塑料管在工程图上的标示　\x0d\　　公制标示 ( metric dimension size ) \x0d\　　以DN表示\x0d\　　一般称为“公称尺寸”，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。例如：外径63mm的塑料管之公制标示 ( mm dimension size )DN50\x0d\ ISO公制标示 ( ISO metric dimension size ) \x0d\ 以Da表示 PVC管，ABS管之管外径\x0d\ 以De表示 PP管，PE管之管外径\x0d\ 例如：外径63mm的塑料管之公制标示 ( mm dimension size ) \x0d\ Da63 对PVC管，ABS管而言

管径尺寸对照表

镀锌钢管各规格标准外径如下:

DN15 型号外径为21.3mm

DN20 型号外径为26.9mm

DN25 型号外径为33.7mm

DN32 型号外径42.mm

DN40 型号外径为 48.3mm

DN50 型号外径为60 mm

DN65 型号外径为76.1mm

DN80 型号外径为 88.9mm

DN100 型号外径为114.3mm

DN125 型号外径为140mm

DN150 型号外径为168.3mm

DN200 型号外径为219.1mm。

镀锌钢管的分类和用途?

①热浸镀锌钢板薄钢板浸入熔解锌槽使其表面粘附层锌薄钢板目前主要采用连续镀锌工艺生产即把成卷钢板连续浸熔解有锌镀槽制成镀锌钢板;?

②合金化镀锌钢板。

钢管直径尺寸规格表

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

如果管道材料为混凝土及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注。

百度百科-管径

国标管材的规格型号是什么？

钢管直径尺寸规格，具体如下：

Φ表示普通圆的直径也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注外径×壁厚。例如ф108×4，ф可省略，中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列，对这类钢管规格的表示方法为管外径×壁厚例如ф60.5×3.8。

管道材料为混凝土及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值。此种情况需要注明内径外径，不能模糊称为管径。

钢管的选择方法

所有正规品牌生产的钢管，都是带有相关的质量检验证书的，还有合格证的，在选购时，还要叫商家出示一下钢管的所有文件，这样做才能保证钢管质量。如果这个商家没有办法提供这个材料的，说明它的质量是没有办法得到保障的，建议不能购买的。

市面上有着不同品牌的钢管，在选择时最好是能够找个知名度比较高的，这种表面给人看起来是比较相似的，但是所使用的原料都是不同的。在选择较差的原料制作，可以说它性能都是比较差的，而且质量方面也是会差很多的。

钢管的公称直径与外径对照是怎样的？

国标水管的规格型号规格：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)等。

4分管是按英寸来说的，因此4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是DN15水管的内径。 4分是英制管道直径长度的叫法，即1/2英寸等于公制的15mm. 1英寸等于8分、合公制的25.4mm。 6分=3/4英寸=20mm。?

国标钢管的分类

无缝钢管分热轧和冷轧（拨）无缝钢管两类。

热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。

冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于 32mm，壁厚2.5-75mm，冷轧无缝钢管处径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm，壁厚小于0.25mm，冷轧比热轧尺寸精度高。

无缝钢管公称直径与外径对照表如下图：

一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小。但是表面看起来比厚壁无缝钢管更加明亮。表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的最大公称直径为200 mm，热轧管的最大公称直径为600 mm。

扩展资料：

1、公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

2、为了使钢管、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

参考资料：

百度百科-钢管公称直径

好了，今天关于“钢管的直径规格型号/a”的话题就到这里了。希望大家通过我的介绍对“钢管的直径规格型号/a”有更全面、深入的认识，并且能够在今后的学习中更好地运用所学知识。
