大家好,今天我想和大家详细讲解一下关于“钢管的壁厚/a”的知识。为了让大家更好地理解这个问题,我将相关资料进行了分类,现在就让我们一起来学习吧。
文章目录列表:
1.焊接钢管壁的厚度对照表是什么?焊接钢管壁的厚度对照表是什么?
国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)\x0d\\x0d\规格外径mm壁厚mm最小壁厚mm焊管(6米定尺)镀锌管(6米定尺) \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\(焊管)\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\(热镀锌) 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明:W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量:kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06\x0d\镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 所以, 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg) \x0d\钢的密度为: 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤( kg )。其基本公式为: \x0d\W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下: \x0d\名称(单位) \x0d\计算公式 符号意义 计算举例 \x0d\圆钢 盘条(kg/m) \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢(kg/m) \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢(kg/m) \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\(kg/m) \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\(kg/m) \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\(kg/m) \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\(kg/m) \x0d\= 0.00785 ×[d (2b _ d )+0.215 (R2 _ 2r 2 )] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 _ 4 )+0.215 ×(3.52 _ 2 ×1.2 2 )]=1.15kg \x0d\不等边角钢 \x0d\(kg/m) \x0d\W= 0.00785 ×[d (B+b _ d )+0.215 (R2 _ 2 r 2 )] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 _ 4 )+0.215 ×(3.52 _ 2 ×1.2 2 )]=1.46kg\x0d\槽钢 \x0d\(kg/m) \x0d\W=0.00785 ×[hd+2t (b _ d )+0.349 (R2 _ r 2 )] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 _ 5 )+0.349 ×(82_4 2 )]=8.04kg \x0d\工字钢(kg/m) \x0d\W= 0.00785 ×[hd+2t (b _ d )+0.615 (R2 _ r 2 )] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 _10 )+0.615 ×(102 _5 2 )]=42.03kg \x0d\钢板(kg/m2) \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管(包括无缝钢管及焊接钢管(kg/m) \x0d\W= 0.02466 ×S (D _ S ) \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 _4 )=5.52kg

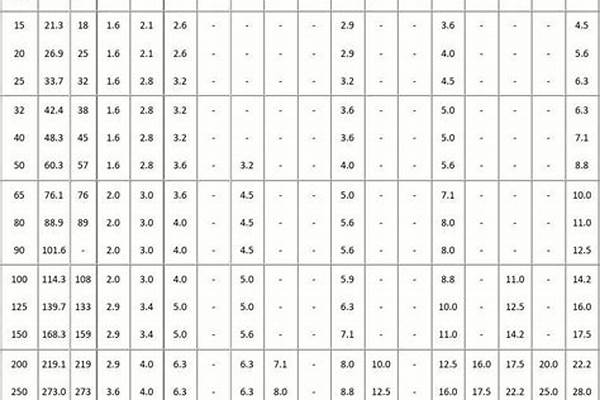

无缝钢管壁厚分级
DN40的镀锌钢管的标准壁厚如下:
DN40钢管壁厚是3.5mm,DN40的镀锌钢管的标准壁厚是3.5mm。最小壁厚3.06mm。允许偏差是+12%-15%。可实现工厂化机械化施工。用钢管制造公路桥梁不但可节省钢材、简化施工,而且可大大减少涂保护层的面积,,节约投资和维护费用。
镀锌钢管广泛使用:
镀锌钢管分为冷镀锌钢管、热镀锌钢管,冷镀锌钢管已被禁用,后者还被国家提倡暂时能使用。六七十年代,国际上发达国家开始开发新型管材,并陆续禁用镀锌管。
中国建设部等四部委也发文明确从2000年起禁用镀锌管作为供水管,新建小区的冷水管已经很少使用镀锌管了,有些小区的热水管使用的是镀锌管。热镀锌钢管在消防、电力和高速公路上有广泛的应用。
以上内容参考?百度百科-镀锌钢管
一般镀锌钢管的国标厚度是多少?
是对管材壁厚的一个度量,STD 标准壁厚.standard缩写.
10表示壁厚10mm 钢管国内标准常用毫米的数值表示壁厚 如159*6 是6mm的壁厚
而美标等根据ANSI B36.10标准?
壁厚等级:Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;?
1)ANSI B36.19壁厚等级:Sch5s、Sch10s、Sch40s、Sch80s(常用于不锈钢)四个等级;?
2)以钢管壁厚尺寸表示 中国、ISO、日本部分钢管标准采用?
3)是以管子重量表示管壁厚度,它将管子壁厚分为三种:?
a.标准重量管,以STD表示?
b.加厚管, 以XS 表示?
c.特厚管, 以XXS表示。?
对于DN≤250mn的管子,Sch40相当于STD,DN<200mm的管子,Sch80相当于XS
而sch20 这些是有相应的等级对应表可以查找到毫米 如 DN200 sch20 壁厚的管子 美标厚度是6.35毫米?
中石化(SH)的标准中也采用 sch的方式表示管子壁厚
扩展资料:
无缝管是一种具有中空截面、周边没有接缝的长条钢材。全世界生产无缝管的共计有110多个国家的1850多个公司下的5100多个生产厂,其中生产石油管的有44个国家的170多个公司下的260多个厂。
不锈钢无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。 不锈钢无缝管
不锈钢无缝管的特点:
其一、该产品的壁厚越厚,它就越具有经济性和实用性,壁厚越薄,它的加工成本就会大幅度的上升;其次、该产品的工艺决定它的局限性能,一般无缝钢管精度低:壁厚不均匀、管内外表光亮度低、定尺成本高,且内外表还有麻点、黑点不易去除;其三、它的检测及整形必须离线处理。因此它在高压、高强度、机械结构用材方面体现了它的优越性。
不锈钢管的种类:
接轧制方法分热轧、热挤压和冷拔(轧)不锈钢管。
按不锈钢金相组织不同分半铁素体半马氏体系不锈钢管、马氏体不锈钢管、奥氏体系不锈钢管、奥氏体-铁素铁系不锈钢管等。
不锈钢管规格及外观质量:
A、按GB14975-94《不锈钢无缝钢管》规定,钢管通常长度(不定尺)热轧钢管1.5~10m,热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5~1.0mm者,1.0~7m;壁厚大于1.0mm者,1.5~8m。
B、热轧(热挤压)钢管的直径54~480mm共45种;壁厚4.5~45mm共36种。冷拔(轧)钢管的直径6~200mm共65种;壁厚0.5~21mm共39种。
C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在,这些缺陷应完全清除掉(供机械加工用管除外),清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。
D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%,最大深度不大于0.5mm;冷拔(轧)钢管不大于公称壁厚的4%,最大深度不大于0.3mm。
E、钢管两端应切成直角,并清除毛刺。
一般用无缝管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道。
45、40Cr等中碳钢制成的无缝管用来制造机械零件,如汽车、拖拉机的受力零件。 一般用无缝管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货;冷轧以热以热处理状态交货。低中压锅炉用无缝管:用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。
用优质碳素结构钢热轧或冷轧(拨)无缝管。主要用10、20号钢制造,除保证化学成分和机械性能外要做水压试验,卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧(拨)以热处理状态交货。江阴鲁宝管业有限公司提供无缝管理论计重方式: 无缝管理论计算公式: (外径_壁厚 )×壁厚 ×0.02466= 无缝管每米的重量{公斤}
参考资料:
镀锌钢管DN20~200标准厚度
镀锌钢管国标厚DN15-国标厚度2.75,DN20-国标厚度2.75,DN25-国标厚度3.25,DN32-国标厚度3.5,DN40-国标厚度3.5,DN50-国标厚度3.5,DN65-国标厚度3.5,DN80-国标厚度4,DN100-国标厚度4,DN125-国标厚度4.5,DN150-国标厚度4.5,DN200-国标厚度6.0。
镀锌钢管技术要求
1、牌号和化学成分
镀锌钢管用钢的牌号和化学成分应符合GB/T3091所规定的黑管用钢的牌号和化学成分。
2、制造方法
黑管的制造方法(炉焊或电焊)由制造厂选择。镀锌采用热浸镀锌法。
3、螺纹及管接头
(a) 带螺纹交货的镀锌钢管,螺纹应在镀锌后车制。螺纹应符合YB 822的规定。
(b)钢制管接头应符合YB 238的规定;可锻铸铁管接头应符合YB 230的规定。
4、力学性能 钢管镀锌前的力学性能应符合GB 3091的规定。
钢管型号 ? 国标厚度(mm)
1、DN20 2.75
2、DN25 3.25
3、DN32 3.25
4、DN40 3.5
5、DN50 3.5
6、DN65 3.75
7、DN80 3.75
8、DN100 ? 4.0
9、DN150 ? 4.5
10、DN200 5.5
扩展资料:
镀锌钢管分为冷镀锌钢管、热镀锌钢管,冷镀锌钢管已被禁用,后者还被国家提倡暂时能使用。
六七十年代,国际上发达国家开始开发新型管材,并陆续禁用镀锌管。
中国建设部等四部委也发文明确从2000年起禁用镀锌管作为供水管,新建小区的冷水管已经很少使用镀锌管了,有些小区的热水管使用的是镀锌管。热镀锌钢管在消防、电力和高速公路上有广泛的应用。
参考资料:
镀锌技术要求——国家标准公开系统
非常高兴能与大家分享这些有关“钢管的壁厚/a”的信息。在今天的讨论中,我希望能帮助大家更全面地了解这个主题。感谢大家的参与和聆听,希望这些信息能对大家有所帮助。
