大家好,我是小编,今天我来给大家讲解一下关于钢管的型号和规格/a的问题。为了让大家更容易理解,我将这个问题进行了归纳整理,现在就一起来看看吧。
文章目录列表:
1.镀锌钢管各规格标准外径镀锌钢管各规格标准外径
1、DN15型号外径为21.3mm
2、DN20型号外径为26.9mm
3、DN25型号外径为33.7mm
4、DN32型号外径42.mm
5、DN40型号外径为48.3mm
6、DN50型号外径为60 mm
7、DN65型号外径为76.1mm
8、DN80型号外径为88.9mm
9、DN100型号外径为114.3mm
10、DN125型号外径为140mm
11、DN150型号外径为168.3mm
12、DN200型号外径为219.1mm。
扩展资料
热镀锌钢管广泛应用于建筑、机械、煤矿、化工、电力、铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造工业。
镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。镀锌可增加钢管的抗腐蚀能力,延长使用寿命。镀锌管的用途很广,除作输水、煤气、油等一般低压力流体的管线管外,还用作石油工业特别是海洋油田的油井管、输油管,化工焦化设备的油加热器、冷凝冷却器、煤馏洗油交换器用管,以及栈桥管桩、矿山坑道的支撑架用管等。
百度百科-镀锌钢管

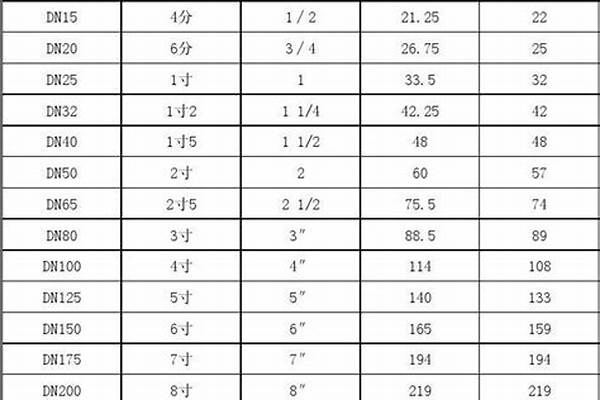

镀锌管尺寸规格表
镀锌管的型号和规格主要包括:DN15型外径21.3mm,简称四管。DN20型号外径26.8mm,简称6管。DN25型号直径33.5mm,简称1寸。型号DN32外径42.25mm,简称1寸2。DN40型号外径48mm,简称1.5寸。DN50型号外径为60mm,简称2。DN65/70型号的外径为75.5毫米,简称2.5英寸。DN80型号直径88.5mm,简称3寸。DN100型号的外径为114毫米,简称4英寸。DN125型的外径为140毫米,简称5英寸。DN150型的外径为165毫米,简称6英寸。DN200型的外径为219毫米,简称8英寸。热镀锌钢管的应用热镀锌钢管广泛应用于建筑、机械、煤矿、化工、铁路车辆、汽车工业、道路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造业。镀锌钢管分为冷镀锌管和热镀锌管。起初,镀锌钢管被用作水管。几年后,管子里产生了大量的锈皮。流出的黄水不仅污染了洁具,还夹杂着内壁不光滑滋生的细菌。腐蚀导致水中重金属含量过高,严重危害人体健康。于是在六七十年代,发达国家开始研发新型管材,并逐渐禁用镀锌钢管。中国也曾发文称从2000年开始禁止镀锌钢管。目前大部分新建小区很少使用镀锌钢管,但仍有部分小区使用镀锌钢管。
无缝钢管规格表示方法?
镀锌管型号规格主要为:
DN15型号外径为21.3mm ,简称4分管
DN20型号外径为26.8mm ,简称6分管
DN25型号外径为33.5mm ,简称1寸
DN32型号外径42.25mm ,简称1寸2
DN40型号外径为48mm ,简称1寸半
DN50型号外径为60 mm ,简称2寸
DN65/70型号外径为75.5mm ,简称2寸半
DN80型号外径为88.5mm ,简称3寸
DN100型号外径为114mm ,简称4寸
DN125型号外径为140mm ,简称5寸
DN150型号外径为165mm ,简称6寸
DN200型号外径为219mm,简称8寸
热镀锌钢管的应用
热镀锌钢管广泛应用于建筑、机械、煤矿、化工、动铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造工业。
镀锌钢管分为冷镀锌管、热镀锌管,最初镀锌钢管作为水管使用,几年后管内就产生了大量锈垢,流出黄水不仅污染洁具,且夹杂着不光滑内壁滋生的细菌,锈蚀造成水中重金属含过高,严重危害人体健康。
于是在六七十年代,发达国家开始研发新型管材,并陆续禁用镀锌钢管。我国也发文明确从2000年起禁用镀锌钢管,目前大多新建小区已很少使用镀锌钢管了,但也有些小区还在使用镀锌钢管。
钢管规格的表示方法
DN-公称直径
Ф-外径大外径系列
DN15-ф22mm
DN20-ф27mm
DN25-ф34mm
DN32-ф42mm
DN40-ф48mm
DN50-ф60mm
DN65-ф76(73)mm
DN80-ф89mm
DN100-ф114mm
DN125-ф140mm
DN150-ф168mm
DN200-ф219mm
DN250-ф273mm
DN300-ф324mm
DN350-ф360mm
DN400-ф406mm
DN450-ф457mm
DN500-ф508mm
DN600-ф610mm
小外径系列
DN15-ф18mm
DN20-ф25mm
DN25-ф32mm
DN32-ф38mm
DN40-ф45mm
DN50-ф57mm
DN65-ф73mm
DN80-ф89mm
DN100-ф108mm
DN125-ф133mm
DN150-ф159mm
DN200-ф219mm
DN250-ф273mm
DN300-ф325mm
DN350-ф377mm
DN400-ф426mm
DN450-ф480mm
DN500-ф530mm
DN600-ф630mm
一般来说,管子的直径可分为外径、内径、公称直径。
扩展资料无缝钢管是由整块金属制成的,表面上没有接缝的钢管,称为无缝钢管。根据生产方法,无缝管分热轧管、冷轧管、冷拔管、挤压管、顶管等。
按照断面形状,无缝钢管分圆形和异形两种,异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、 带翅管多种复杂形状。最大直径达650mm,最小直径为 0.3mm。
根据用途不同, 有厚壁管和薄壁管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅 炉管、轴承管以及汽车、拖拉机、航空用高精度结构钢管。
无缝钢管用途很广泛。
1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制,产量最多,主要用作输送流体的管道或结构零件。
2、根据用途不同分三类供应:a、按化学成分和机械性能供应;b、按机械性能供应;c、按水压试验供应。按a、b类供应的钢管,如用于承受液体压力,也要进行水压试验。
3、专门用途的无缝管有锅炉用无缝管、化工电力用,地质用无缝钢管及石油用无缝管等多种。
无缝钢管具有中空截面,大量用作输送流体的管道,如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比,在抗弯抗扭强度相同时,重量较轻,是一种经济截面钢材。
广泛用于制造结构件和机械零件,如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等用钢管制造环形零件,可提高材料利用率,简化制造工序,节约材料和加工工时,已广泛用钢管来制造。
参考资料:
无缝钢管型号规格表?
钢管规格表示方法是外径乘以壁厚。
一般来说,管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径,是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63。
其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子(或者管件)的规格名称。
扩展资料
具有空心截面,其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管,按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。
按生产工艺分为无缝钢管和焊接钢管,其中无缝钢管又分热轧和冷轧(拔)两种,焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。
钢管尺寸分类:
A、公称尺寸:是标准中规定的名义尺寸,是用户和生产企业希望得到的理想尺寸,也是合同中注明的订货尺寸。
B、实际尺寸:是生产过程中所得到的实际尺寸,该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。
C、米重:每米重量=0.02466*壁厚*(外径-壁厚)。
百度百科-钢管
国标 无缝钢管型号尺寸?
如下图。注:计算常用型材理论重量计算公式:m=F×L×ρ
m—质量?Kg?;F—断面积m2/m?;L—长度m?;?ρ—密度?*Kg/m3
☆其中:F断面积计算方法:
1、方钢? F= a2
2、钢管 F=3.1416×$(D-$) D—直径?$—厚度
3、钢板、扁钢? F= a×$a—宽度
密度:
钢材:7.85*103 kg/m3
铝:2.5~2.95*103
铜:8.45~8.9*103
铸铁:6.6~7*103
尼龙:1.04~1.15*103
扩展资料:
无缝钢管用途很广泛。
1、一般用途的无缝钢管由普通的碳素结构钢、低合金结构钢或合金结构钢轧制,产量最多,主要用作输送流体的管道或结构零件。
2、根据用途不同分三类供应:
a、按化学成分和机械性能供应;
b、按机械性能供应;
c、按水压试验供应。按a、b类供应的钢管,如用于承受液体压力,也要进行水压试验。
3、专门用途的无缝管有锅炉用无缝管、化工电力用,地质用无缝钢管及石油用无缝管等多种。
无缝钢管具有中空截面,大量用作输送流体的管道,如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比,在抗弯抗扭强度相同时,重量较轻,是一种经济截面钢材。
广泛用于制造结构件和机械零件,如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等用钢管制造环形零件,可提高材料利用率,简化制造工序,节约材料和加工工时,已广泛用钢管来制造。
规格外径mm壁厚mm最小壁厚mm焊管(6米定尺)镀锌管(6米定尺) \x0d\米重kg根重kg米重kg根重kg \x0d\公称内径英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\(焊管)\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\(热镀锌) 36.12216.72 \x0d\\x0d\镀锌钢管常用规格\x0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\x0d\MMMMMM普通钢管加厚钢管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\说明:W=C*[0.02466*(D-S)*S] \x0d\ W--镀锌管每米重量:kg/m\x0d\ C--镀锌管比黑铁管增加的重量系数\x0d\ D--黑铁管的外径\x0d\ S--黑铁管的壁厚\x0d\\x0d\W=0.02466*S*(公称外径-S)\x0d\镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06\x0d\镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3\x0d\\x0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 所以, 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg) \x0d\钢的密度为: 7.85g/cm3 \x0d\钢材理论重量计算 \x0d\钢材理论重量计算的计量单位为公斤( kg )。其基本公式为: \x0d\W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000 \x0d\各种钢材理论重量计算公式如下: \x0d\名称(单位) \x0d\计算公式 符号意义 计算举例 \x0d\圆钢 盘条(kg/m) \x0d\W= 0.006165 ×d×d \x0d\d = 直径mm \x0d\直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺纹钢(kg/m) \x0d\W= 0.00617 ×d×d \x0d\d= 断面直径mm \x0d\断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方钢(kg/m) \x0d\W= 0.00785 ×a ×a \x0d\a= 边宽mm \x0d\边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁钢 \x0d\(kg/m) \x0d\W= 0.00785 ×b ×d \x0d\b= 边宽mm \x0d\d= 厚mm \x0d\边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角钢 \x0d\(kg/m) \x0d\W= 0.006798 ×s×s \x0d\s= 对边距离mm \x0d\对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角钢 \x0d\(kg/m) \x0d\W= 0.0065 ×s ×s \x0d\s= 对边距离mm \x0d\对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等边角钢 \x0d\(kg/m) \x0d\= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )] \x0d\b= 边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg \x0d\不等边角钢 \x0d\(kg/m) \x0d\W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )] \x0d\B= 长边宽 \x0d\b= 短边宽 \x0d\d= 边厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg\x0d\槽钢 \x0d\(kg/m) \x0d\W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg \x0d\工字钢(kg/m) \x0d\W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )] \x0d\h= 高 \x0d\b= 腿长 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 内弧半径 \x0d\r= 端弧半径 \x0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg \x0d\钢板(kg/m2) \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\钢管(包括无缝钢管及焊接钢管(kg/m) \x0d\W= 0.02466 ×S (D – S ) \x0d\D= 外径 \x0d\S= 壁厚 \x0d\外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg赞同8| 评论
好了,今天关于“钢管的型号和规格/a”的话题就讲到这里了。希望大家能够通过我的讲解对“钢管的型号和规格/a”有更全面、深入的了解,并且能够在今后的学习中更好地运用所学知识。
