钢管直径与公称直径/a_钢管的公称直径

大家好，我是小编，今天我来给大家讲解一下关于钢管直径与公称直径/a的问题。为了让大家更容易理解，我将这个问题进行了归纳整理，现在就一起来看看吧。

文章目录列表:

1.管的公称直径和管外径的区别？
2.钢管直径是外径还是内径
3.公称直径指什么？与内径和外径什么关系

钢管直径与公称直径/a_钢管的公称直径

管的公称直径和管外径的区别？

1）钢管单位中，Ф表示外径（塑料管中de标识指的是外径）；dn表示公称直径（近似内径）。

2）对于容器，公称直径用内径表示；对于管道，则用小于外径并大于内径的某个尺寸表示。相应于管道的某一公称直径，其外径是一定值，内径随壁厚而变化。圆形的物体内圆的直径称为内径。

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚。

公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等。

公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

参考资料：

百度百科--公称直径、百度百科--外径

钢管直径是外径还是内径

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

参考资料：

百度百科—公称直径

公称直径指什么？与内径和外径什么关系

钢管直接即钢管公称直径(nominal diameter)，又称平均外径(mean outsidediameter)。这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。

钢管公称直径是公制mm为基准的，称 DN (metric unit)。比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。但计算时取100mm。也叫DN100

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)

2. 以英制(inch)为基准，称NB(inch unit)

3. 外径：OD (outside diameter)

4.例

镀锌钢管DN50，Sch 20

镀锌钢管NB2”， Sch 20

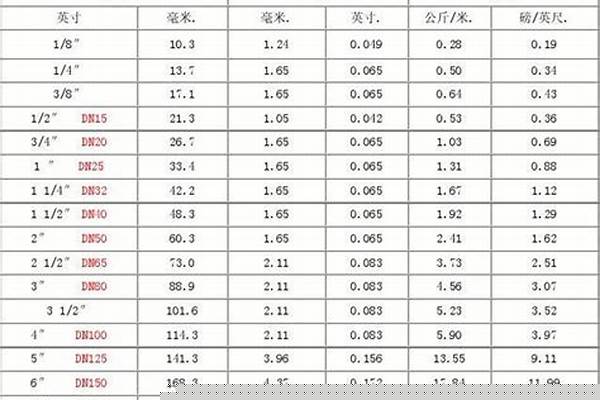

5. 外径OD与DN，NB的关系

DN(mm)--------NB(inch)-------OD(mm)

15----------------1/2---------------21.3

20----------------3/4 --------------26.7

25----------------1 ----------------33.4

32----------------1 1/4 -----------42.2

40----------------1 1/2 -----------48.3

50----------------2 ----------------60.3

65----------------2 1/2 -----------73.0

80----------------3 ----------------88.9

100------------- 4 ----------------114.3

125--------------5 ----------------139.8

150------------- 6 ----------------168.3

200------------- 8-----------------219.1

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“dn”后面紧跟一个数字标志。

公称通径(nominal

diameter)，又称平均外径(mean

outside

diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

dn是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；

为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，如外径为100的无缝钢管，壁厚为5mm，用d100*5表示，塑料管也用外径表示，如de63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管就102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号dn表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。规格

dn-公称直径ф－外径

dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

dn15-ф18mm，dn20-ф25mm
