钢管常规尺寸规格/a_钢管常规尺寸规格

您好，很高兴能为您介绍一下钢管常规尺寸规格/a的相关问题。我希望我的回答能够给您带来一些启示和帮助。

文章目录列表:

1.钢管尺寸标准
2.钢管规格表示方法有哪些
3.镀锌钢管各规格标准外径
4.脚手架钢管标准尺寸是多少

钢管尺寸标准

管径应以mm为单位，管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以D×δ(外径×壁厚)表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示：当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）

公英制单位换算

1 英寸=25.4毫米 =8英分 1/2 是 四分(4英分) DN15 3/4 是 六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300

钢管每米理论重量计算公式：

W=3.1416*ρδ（D—δ）/1000 W——钢管每米理论重量kg/m；

ρ——钢的密度kg/dm-3；7.81、7.85、7.91 D——钢管的公称外径mm； δ——钢管的公称壁厚mm；

延伸：

国标钢管

国标钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。国标钢管在我国钢管业中具有重要的地位。据不完全统计，我国现有国标钢管生产企业约240多家，无缝钢管机组约250多套，年产能力约450多万吨。从口径看，<φ76的，占35%，<φ159-650的，占25%。从品种看，一般用途管190万吨，占54%；石油管76万吨，占5.7%；液压支柱、精密管15万吨，占4.3%；不锈管、轴承管、汽车管共5万吨，占1.4%。

钢管规格表示方法有哪些

钢管规格表示方法是外径乘以壁厚。

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

扩展资料

具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管，按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。

按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管尺寸分类：

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）。

百度百科-钢管

镀锌钢管各规格标准外径

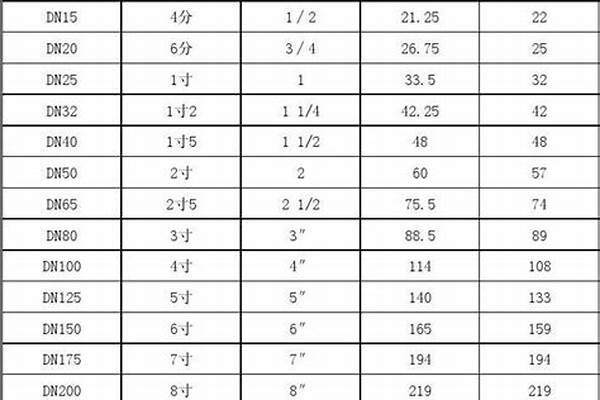

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

参考资料：

百度百科：钢管公称直径

脚手架钢管标准尺寸是多少

1、DN15型号外径为21.3mm

2、DN20型号外径为26.9mm

3、DN25型号外径为33.7mm

4、DN32型号外径42.mm

5、DN40型号外径为48.3mm

6、DN50型号外径为60 mm

7、DN65型号外径为76.1mm

8、DN80型号外径为88.9mm

9、DN100型号外径为114.3mm

10、DN125型号外径为140mm

11、DN150型号外径为168.3mm

12、DN200型号外径为219.1mm。

扩展资料

热镀锌钢管广泛应用于建筑、机械、煤矿、化工、电力、铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造工业。

镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。镀锌可增加钢管的抗腐蚀能力，延长使用寿命。镀锌管的用途很广，除作输水、煤气、油等一般低压力流体的管线管外，还用作石油工业特别是海洋油田的油井管、输油管，化工焦化设备的油加热器、冷凝冷却器、煤馏洗油交换器用管，以及栈桥管桩、矿山坑道的支撑架用管等。

百度百科-镀锌钢管

脚手架钢管规格具体如下表：

钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

扩展资料：

不同类型的工程施工选用不同用途的脚手架。桥梁支撑架使用碗扣脚手架的居多，也有使用门式脚手架的。主体结构施工落地脚手架使用扣件脚手架的居多，脚手架立杆的纵距一般为1.2~1.8m；横距一般为0.9~1.5m。

根据连墙杆设置情况及荷载大小，常用敞开式双排脚手架立杆横距一般为1.05~1.55m，砌筑脚手架步距一般为1.20~1.35m，装饰或砌筑、装饰两用的脚手架一般为1.80m，立杆纵距1.2~2.0m。

其允许搭设高度为34~50m。当为单排设置时，立杆横距1.2~1.4 m，立杆纵距1.5~2.0m。允许搭设高度为24m。

纵向水平杆宜设置在立杆的内侧，其长度不宜小于3跨，纵向水平杆可采用对接扣件，也可采用搭接。如采用对接扣件方法，则对接扣件应交错布置；如采用搭接连接，搭接长度不应小于1 m，并应等间距设置3个旋转扣件固定。

好了，关于“钢管常规尺寸规格/a”的话题就讲到这里了。希望大家能够通过我的讲解对“钢管常规尺寸规格/a”有更全面、深入的了解，并且能够在今后的工作中更好地运用所学知识。
