钢管尺寸规格标准/a是一个非常广泛的话题,它涉及到不同领域的知识和技能。我将尽力为您解答相关问题。
文章目录列表:
1.镀锌钢管各规格标准外径镀锌钢管各规格标准外径
1、DN15型号外径为21.3mm
2、DN20型号外径为26.9mm
3、DN25型号外径为33.7mm
4、DN32型号外径42.mm
5、DN40型号外径为48.3mm
6、DN50型号外径为60 mm
7、DN65型号外径为76.1mm
8、DN80型号外径为88.9mm
9、DN100型号外径为114.3mm
10、DN125型号外径为140mm
11、DN150型号外径为168.3mm
12、DN200型号外径为219.1mm。
扩展资料
热镀锌钢管广泛应用于建筑、机械、煤矿、化工、电力、铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、农业机械、石油机械、探矿机械等制造工业。
镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。镀锌可增加钢管的抗腐蚀能力,延长使用寿命。镀锌管的用途很广,除作输水、煤气、油等一般低压力流体的管线管外,还用作石油工业特别是海洋油田的油井管、输油管,化工焦化设备的油加热器、冷凝冷却器、煤馏洗油交换器用管,以及栈桥管桩、矿山坑道的支撑架用管等。
百度百科-镀锌钢管
钢管种类及用途大全?钢管规格尺寸对照表
一、尺寸
把1英寸分成8等分;
1/8?1/4?3/8?1/2?5/8?3/4?7/8英寸。
相当于通常说的1分管到7分管
更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。如果分母和分子能够约分(如分子是2、4、8、16、32)就应该约分。
英寸的表示是在右上角打上两撇,如1/2"
如DN25(25mm,下同)的水管就是英制1"的水管,也是解放前的8分水管。DN15的水管就是英制1/2"的水管,也是解放前的4分水管。如DN20的水管就是英制3/4"的水管,也是解放前的6分水管。一、尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
二、标准:
有英制标准和国际标准两种。

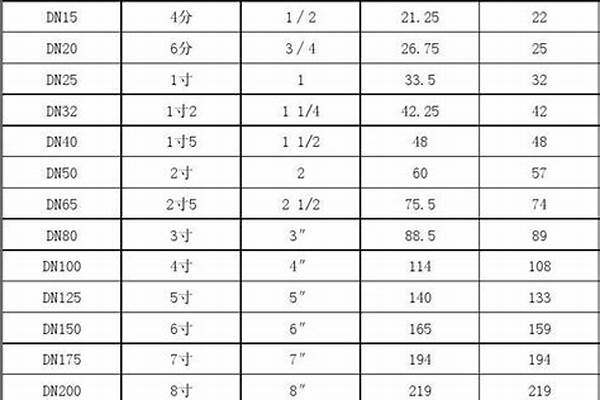

钢管规格表
三、材质:
材质就有很多,根据不同的需要。1、塑料管:
有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。2、金属管:
镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。我国水管的规格均采用我国法定单位的公称直径来标称的。如DN20,就是表示公称直径20毫米的镀锌水管。镀锌水管的系列有:DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称,是解放前我国落后,没有自己的规格和单位,就沿用了英国的单位。英国的单位是:1英尺(ft)=12英寸1英寸(in)=1000英丝(mil)。其中水管的规格是英寸的分数,刚好是把一英寸分成了八份就好表示水管的规格,就创造了一个英分的单位。其实没有英分这个单位,而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分,应该是这样说:1/8英寸1/43/81/25/83/47/8
相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。如果分母和分子能够约分,如分子是2、4、8、16、32时如果能够约分,就应该约分。
英寸的表示是在右上角打上两撇,如1/2"
如DN25的水管就是英制1"的水管,也是解放前的8分水管。DN15的水管就是英制1/2"的水管,也是解放前的4分水管。如DN20的水管就是英制3/4"的水管,也是解放前的6分水管。
尺寸术语
尺寸
A、公称尺寸:是标准中规定的名义尺寸,是用户和生产企业希望得到的理想尺寸,也是合同中注明的订货尺寸。
B、实际尺寸:是生产过程中所得到的实际尺寸,该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。
C、米重:每米重量=0.02466*壁厚*(外径-壁厚)
偏差和公差
A、偏差:在生产过程中,由于实际尺寸难于达到公称尺寸要求,即往往大于或小于公称尺寸,所以标准中规定了实际尺寸与公称尺寸之间允许有一差值。差值为正值的叫正偏差,差值为负值的叫负偏差。
B、公差:标准中规定的正、负偏差值绝对值之和叫做公差,亦叫"公差带"。
偏差是有方向性的,即以"正"或"负"表示;公差是没有方向性的,因此,把偏差值称为"正公差"或"负公差"的叫法是错误的。
交货长度
交货长度又称用户要求长度或合同长度。标准中对交货长度有以下几种规定:
A、通常长度(又称非定尺长度):凡长度在标准规定的长度范围内而且无固定长度要求的,均称为通常长度。例如结构管标准规定:热轧(挤压、扩)钢管3000mm~12000mm;冷拔(轧)钢管2000mmm~10500mm。
B、定尺长度:定尺长度应在通常长度范围内,是合同中要求的某一固定长度尺寸。但实际操作中都切出绝对定尺长度是不大可能的,因此标准中对定尺长度规定了允许的正偏差值。
以结构管标准为:
生产定尺长度管比通常长度管的成材率下降幅度较大,生产企业提出加价要求是合理的。加价幅度各企业不尽一致,一般为基价基础上加价10%左右。
C、倍尺长度:倍尺长度应在通常长度范围内,合同中应注明单倍尺长度及构成总长度的倍数(例如3000mm×3,即3000mm的3倍数,总长为9000mm)。实际操作中,应在总长度的基础上加上允许正偏差20mm,再加上每个单倍尺长度应留切口余量。以结构管为例,规定留切口余量:外径≤159mm为5~10mm;外径>159mm为10~15mm。
若标准中无倍尺长度偏差及切割余量规定时,应由供需双方协商并在合同中注明。倍尺长度同定尺长度一样,会给生产企业带来成材率大幅度降低,因此生产企业提出加价是合理的,其加价幅度同定尺长度加价幅度基本相同。
D、范围长度:范围长度在通常长度范围内,当用户要求其中某一固定范围长度时,需在合同中注明。
例如:通常长度为3000~12000mm,而范围定尺长度为6000~8000mm或8000~10000mm。
可见,范围长度比定尺和倍尺长度要求宽松,但比通常长度加严很多,也会给生产企业带来成材率的降低。因此生产企业提出加价是有道理的,其加价幅度一般在基价上加价4%左右。
壁厚不均
钢管壁厚不可能各处相同,在其横截面及纵向管体上客观存在壁厚不等现象,即壁厚不均。为了控制这种不均匀性,在有的钢管标准中规定了壁厚不均的允许指标,一般规定不超过壁厚公差的80%(经供需双方协商后执行)。
椭圆度
在圆形钢管的横截面上存在着外径不等的现象,即存在着不一定互相垂直的最大外径和最小外径,则最大外径与最小外径之差即为椭圆度(或不圆度)。为了控制椭圆度,有的钢管标准中规定了椭圆度的允许指标,一般规定为不超过外径公差的80%(经供需双方协商后执行)。
弯曲度
钢管在长度方向上呈曲线状,用数字表示出其曲线度即叫弯曲度。标准中规定的弯曲度一般分为如下两种:
A、局部弯曲度:用一米长直尺靠量在钢管的最大弯曲处,测其弦高(mm),即为局部弯曲度数值,其单位为mm/m,表示方法如2.5mm/m。此种方法也适用于管端部弯曲度。
B、全长总弯曲度:用一根细绳,从管的两端拉紧,测量钢管弯曲处最大弦高(mm),然后换算成长度(以米计)的百分数,即为钢管长度方向的全长弯曲度。
例如:钢管长度为8m,测得最大弦高30mm,则该管全长弯曲度应为:
0.03÷8m×100%=0.375%
尺寸超差
尺寸超差或叫尺寸超出标准的允许偏差。此处的"尺寸"主要指钢管的外径和壁厚。通常有人把尺寸超差习惯叫"公差出格",这种把偏差和公差等同起来的叫法是不严密的,应叫"偏差出格"。此处的偏差可能是"正"的,也可能是"负"的,很少在同一批钢管中出现"正、负"偏差均出格的现象。
注:计算常用型材理论重量计算公式:
m=F×L×ρ
m—质量Kg;F—断面积m2/m;L—长度m;ρ—密度*Kg/m3
☆其中:F断面积计算方法:
1、方钢F=a2
2、钢管F=3.1416×$(D-$)D—直径$—厚度
3、钢板、扁钢F=a×$a—宽度
钢管的规格是什么?
美食 钢管,顾名思义就是用钢材料制作的管材,可以简单将其分为无缝钢管和焊接钢管两种,其中无缝钢管又可被分为冷轧钢管和热轧钢管,而焊接钢管可被分为直缝钢管和螺旋钢管等种类。钢管可被用于建筑材料、输送管道、工程结构等领域,不同应用领域对钢管规格的要求是不一样的,因此在选购或租赁钢管时要注意。买回来的钢管一般还需要进行加工后方可使用,接下来和Maigoo网编来了解下钢管施工加工工艺吧!
钢管简介 钢管是一种经济钢材,产品的钢种与品种规格极为繁多,其性能要求也是各种各样的。钢管可以用于作为输送流体和粉状固体、交换热能、制造机械零件和容器。用钢管制造建筑结构网架、支柱和机械支架,可以减轻重量,节省金属20~40%,而且可实现工厂化机械化施工。用钢管制造公路桥梁不但可节省钢材、简化施工,而且可大大减少涂保护层的面积,节约投资和维护费用。
钢管的种类 按生产方法区分 1、无缝钢管
无缝钢管是由整支圆钢穿孔而成的,表面上没有焊缝的钢管。它的种类有热轧钢管、冷拔钢管、精密钢管、热扩管、冷旋压管、挤压管等。
2、焊接钢管
焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成的钢管,它可以简单分为直缝钢管和螺旋钢管两种。
按钢管材质分 钢管按制管材质(即钢种)可分为:碳素钢管(又被称为碳钢管)和合金钢管、不锈钢管等。碳素管又可分为普通碳素钢管和优质碳素结构管。合金管又可分为:低合金管、合金结构管、高合金管、高强度管、精密合金(如可伐合金)管以及高温合金管等。
按镀涂特征分 按表面镀涂特征可将钢管分为镀涂钢管和不镀涂钢管(又叫做黑管)两种,而镀涂钢管又包括镀锌管、镀铝管、镀铬管、渗铝管等种类。
按断面形状分 按断面形状可将钢管分为圆形钢管和异型管两种,异型钢管指的是各种非圆环形断面的钢管,如方形管、矩形管、椭圆管、半圆管、六角形管、五角梅花管等。
按用途区分 按钢管的用途可将其分为管道用管(水管、煤气管、石油输送管等)、热工设备用管(沸水管、过热蒸汽管等)、机械工业用管(航空结构管、汽车半轴管、变压器用管等)、石油地质钻探用管(石油钻探管、石油油管、岩心管等)、化学工业用管(石油裂化管、化工设备热交换器及管道用管、不锈耐酸管等)、其他各部门用管(容器用管、仪器仪表用管等)。
钢管规格 钢管尺寸有哪些
1、英制标准
英制钢管的符号为大写的“DN”,有DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)等尺寸。
2、国际标准
国际标准的钢管是将一英寸分成几等分后来划分的,有1/8、1/4、3/8英寸等规格,相当于平时说的1分管、7分管等。钢管型号规格表>>钢管脚手架规格尺寸>>
钢管重量计算公式 不同种类的钢管重量计算公式各不相同,接下来MIAGOO小编简单介绍几种最常见的钢管的重量计算公式:
圆钢重量(公斤)=0.00617X直径X直径X长度;
方钢重量(公斤)=0.00785X边宽X边宽X长度;
扁钢重量(公斤)=0.00785X厚度X边框X长度。钢管理论重量表>>
钢管选购 钢管多少钱一吨 全新的钢管价格在4000-5000元每吨左右,二手的旧钢管价格要便宜点,大概在3000元/吨左右。那钢管一米多少公斤呢?这个跟钢管的材质以及壁厚有关,普通的钢管一米在2.5公斤左右,加厚的镀锌钢管在每米3公斤左右,也就是说买一吨普通钢管大概能加工出400米左右的钢管(不计算损耗),而一吨加厚镀锌钢管大概能加工出330米左右的钢管(不计算损耗)。
钢管选购要点 1、看外观
选择色泽大体均匀一致,内外壁光滑、平整,没有气泡、凹陷、杂质等影响表面性能缺陷的钢管。
2、看标识
钢管上要有产品名称、公称外径、执行标准号等信息,字迹应清晰,且检查标识是否与实际相符。
3、看厂家
钢管厂家也是我们在挑选钢管时候应注意的一点,大家最好选择知名钢管厂生产的产品,这样质量更有保障。
钢管租赁 钢管怎么租 钢管架子管租赁一般要去专门的钢管租赁市场,也可以找当地的建筑队租赁,租的时候要提供所需的钢管尺寸、重量等规格信息。
租钢管价格多少 钢管租赁价格和钢管的长度、重量以及租赁天数有关,一般来说,每平方(建筑面积)钢管租赁的价格在30元/天左右,再加上扣件材料的租赁费,一个月的租金大概在一千元左右。
Maigoo小编温馨提示:以上价格仅供参考,具体的价格需要跟当地租赁方协商后确定。
钢管施工 钢管切割方法 大型的钢管桩需要使用锯床或钢管自动切割机来对其进行切割,这样可以保持切割面光滑,保证切割质量。如果只是对角度进行小幅调整,可以用气割机进行切割。
钢管怎么焊接 首先需要对钢管焊口处的油漆、水、绣等进行清理,然后根据钢管的壁厚开坡口,然后用电焊机进行焊接即可。注意焊接的时候应该一半一半地来焊,如果壁厚很厚的话,还需要分层进行焊接,这样才可以保证焊接质量。
钢管架子搭建方法 在承台上弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆,并与立杆和扫地杆扣紧→装第一大步横杆并和各立杆扣紧→安第一步小横杆→安第二步大横杆→加设临时斜撑杆,上端与第二步大横杆扣紧→继续安装横杆到设计高度→加设剪力撑→铺设脚手板,绑紧防护及挡脚板→立挂安全网
钢管怎么弯成弧形 钢管弯弧的方法有两种,分别是实弯和空弯。实弯成型准确,但是弯折处的钢管会因为拉伸而变薄。空弯是通过外辊与管坯外壁的单向接触形成弯矩使带料弯折,一般在无法进行实弯时使用。
钢管加工 热轧钢管加工工艺流程 准备胚管→选配芯棒→胚管内面涂润滑漆→加热扩径→热处理→理化检测→矫直→切头尾→内外表面处理→无损探伤检测→水压试验→表面防护→端口加工→修磨入库
冷轧钢管加工工艺流程 上料→剥皮→修磨→检验→加热→穿孔→切头→酸洗清洗中和→修磨→焊头→润滑处理→冷拔冷轧→成品热处理→矫直→切头→水压测试→包装入库
焊接钢管加工工艺流程 卷板→分条→成型→连续自动焊接→定型切割→去油→固溶处理→矫直→酸洗→平头→损伤测试→实验水压→酸洗→成品检测侧→标识包装入库
钢管清洗保养 清水清洗 清水清洗是用清水冲洗钢管内壁,这种方法简单且便宜,但是买购网编提醒大家注意,这种方法的清洁效果并不明显,因为清水并不能彻底清除掉那些钢管内壁的钙镁离子垢、生物粘泥等杂质。
药水清洗 药水清洗是在水中加入化学试剂然后来清洗的方法,这样清洗钢管可以有效清洁钢管内壁的钙镁离子垢,但是会缩短钢管的使用寿命,因此需谨慎使用。
物理式清洗 这种方法是指用压缩空气为动力,利用发射器向钢管中发射一颗大于管路内径的特制射弹,使其沿管路内壁高速运动并充分磨擦,达到清洁管路内壁的效果。此种方式清洗效果明显,对管路基本无伤害,因此被广泛使用。
钢管十大品牌 1、每逢节日活动,就到了网购达人们大展身手的时候了,然而面对五花八门的商品、参差不齐的价格却不知如何下手?
2、每逢节日活动,就到了网购达人们大展身手的时候了,然而面对五花八门的商品、参差不齐的价格却不知如何下手?
行业推荐品牌
TPCO大无缝
宝武钢铁BAOWU
包钢
华菱钢铁
鞍钢Ansteel
攀钢
友发钢管
新冶钢
珠江钢管PCK
更多推荐
脚手架钢管的标准尺寸是多少?
钢管的规格是:、比如4分管、6分管、1寸管、2寸管等等。
根据型号规格不同,其壁厚也不一样,而且相同型号规格的钢管,还会有多种壁厚供消费者选择。比如4分管,壁厚有0.9mm、1.0mm、1.2mm、1.5mm、2.0mm等多种型号,钢管越厚,强度越高,价格就越贵越贵,用户需按实选购。
选购钢管的方法:
1、看钢管表面
消费者在选购钢管的时候,需要仔细看看钢管表面,是否有光泽,且色泽分布是否均匀,同时还需要用手摸一摸管壁,看管壁是否光滑平整。如果钢管的色泽分布不均匀,或者管壁粗糙,则说明钢管的质量不好,甚至会影响其使用性能,不建议购买。
2、看钢管证书
所有正规品牌出厂的钢管,都会附带相关的质量检验证书、合格证以及出厂试验报告。消费者在选购的时候,需要请商家出示钢管的所有文件,确保钢管的质量,如果商家无法提供这些材料,那么钢管的质量也得不到保障,建议不要购买。
3、看钢管的品牌
市面上有很多不同品牌的钢管,消费者在选购的时候,最好找知名度高的品牌购买。因为表面看似相同的钢管,所采用的产品原料大有不同,若选择较差的原料制作,其性能、质量会差很多。
1、标准尺寸是
按直径可分为:Φ3.0 , Φ2.75 , Φ3.25 , Φ2.5 ,长度是1至6米半米一个规格,厚度一般是2.4--2.7毫米,直径是48毫米 。
2、优点
1) 承载力较大。当脚手架的几何尺寸及构造符合规范的有关要求时,一般情况下,脚手架的单管立柱的承载力可达15kN~35kN(1.5tf~3.5tf,设计值)。
2)装拆方便,搭设灵活。由于钢管长度易于调整,扣件连接简便,因而可适应各种平面、立面的建筑物与构筑物用脚手架。
3)比较经济。加工简单,一次投资费用较低;如果精心设计脚手架几何尺寸,注意提高钢管周转使用率,则材料用量也可取得较好的经济效果。扣件钢管架折合每平方米建筑用钢量约15公斤。
3、缺点
1)扣件(特别是它的螺杆)容易丢失;
2)节点处的杆件为偏心连接,靠抗滑力传递荷载和内力,因而降低了其承载能力;
3)扣件节点的连接质量受扣件本身质量和工人操作的影响显着。
好了,今天我们就此结束对“钢管尺寸规格标准/a”的讲解。希望您已经对这个主题有了更深入的认识和理解。如果您有任何问题或需要进一步的信息,请随时告诉我,我将竭诚为您服务。
