1.钢管直径尺寸规格表钢管直径尺寸规格表
钢管直径尺寸规格,具体如下:
Φ表示普通圆的直径也可表示管材的外径,但此时应在其后乘以壁厚。如:Φ25×3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注外径×壁厚。例如ф108×4,ф可省略,中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列,对这类钢管规格的表示方法为管外径×壁厚例如ф60.5×3.8。
管道材料为混凝土及其他预制或是现场浇筑的材料,管壁较厚,此时就不能取外径和内径的平均作为管径值。此种情况需要注明内径外径,不能模糊称为管径。
钢管的选择方法
所有正规品牌生产的钢管,都是带有相关的质量检验证书的,还有合格证的,在选购时,还要叫商家出示一下钢管的所有文件,这样做才能保证钢管质量。如果这个商家没有办法提供这个材料的,说明它的质量是没有办法得到保障的,建议不能购买的。
市面上有着不同品牌的钢管,在选择时最好是能够找个知名度比较高的,这种表面给人看起来是比较相似的,但是所使用的原料都是不同的。在选择较差的原料制作,可以说它性能都是比较差的,而且质量方面也是会差很多的。

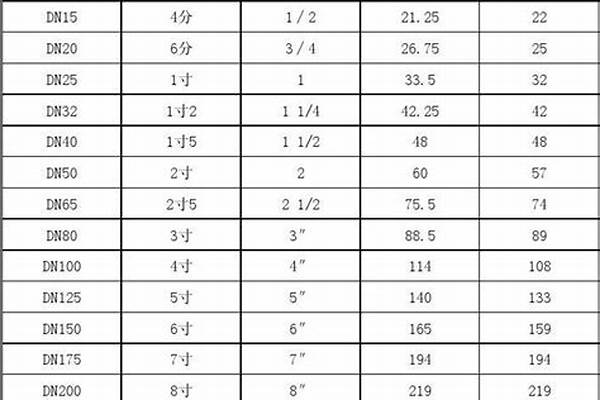

钢管规格尺寸
规格 外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺) 镀锌管(6米定尺)
米重kg 根重kg 米重kg 根重kg
公称内径 英寸
DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14
DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56
DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32
DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36
DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60
DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64
DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21
DN80 3 88.9 4.0 8.38 50.28 8.88 53.28
DN100 4 114.3 4.0 10.88 65.28 11.53 69.18
DN125 5 140 4.5 15.04 90.24 15.942 98.65
DN150 6 168.3 4.5 18.18 109.08 19.27 115.62
DN200 8 219.1 6.0
(焊管)
31.53 189.18
DN200 8 219.1 6.5
(热镀锌) 36.12 216.72
镀锌钢管常用规格
公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数
MM MM MM 普通钢管 加厚钢管
6 10.0 2 1.064 1.059
8 13.5 2.75 1.056 1.046
10 17.0 3.50 1.056 1.046
15 21.3 3.15 1.047 1.039
20 26.8 3.40 1.046 1.039
25 33.5 4.25 1.039 1.032
32 42.3 5.15 1.039 1.032
40 48.0 4.00 1.036 1.030
50 60.0 5.00 1.036 1.028
65 75.5 5.25 1.034 1.028
80 88.5 4.25 1.032 1.027
100 114.0 7.00 1.032 1.026
125 140.0 7.50 1.028 1.023
150 165.0 7.50 1.028 1.023
说明:W=C*[0.02466*(D-S)*S]
W--镀锌管每米重量:kg/m
C--镀锌管比黑铁管增加的重量系数
D--黑铁管的外径
S--黑铁管的壁厚
W=0.02466*S*(公称外径-S)
镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06
镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3
钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 所以, 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)
钢的密度为: 7.85g/cm3
钢材理论重量计算
钢材理论重量计算的计量单位为公斤( kg )。其基本公式为:
W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000
各种钢材理论重量计算公式如下:
名称(单位)
计算公式 符号意义 计算举例
圆钢 盘条(kg/m)
W= 0.006165 ×d×d
d = 直径mm
直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg
螺纹钢(kg/m)
W= 0.00617 ×d×d
d= 断面直径mm
断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg
方钢(kg/m)
W= 0.00785 ×a ×a
a= 边宽mm
边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg
扁钢
(kg/m)
W= 0.00785 ×b ×d
b= 边宽mm
d= 厚mm
边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg
六角钢
(kg/m)
W= 0.006798 ×s×s
s= 对边距离mm
对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg
八角钢
(kg/m)
W= 0.0065 ×s ×s
s= 对边距离mm
对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等边角钢
(kg/m)
= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )]
b= 边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg
不等边角钢
(kg/m)
W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )]
B= 长边宽
b= 短边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg
槽钢
(kg/m)
W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg
工字钢(kg/m)
W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg
钢板(kg/m2)
W= 7.85 ×d
d= 厚
厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg
钢管(包括无缝钢管及焊接钢管(kg/m)
W= 0.02466 ×S (D – S )
D= 外径
S= 壁厚
外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg赞同8| 评论
一般来说,管道的直径可分为外径、内径和公称直径。无缝钢管的外径用字母D表示,后面是外径尺寸和壁厚。比如外径为108的无缝钢管,壁厚为5MM,用D108*5表示。塑料管也用外径表示,如De63。其他如钢筋混凝土管、铸铁管、镀锌钢管等。用DN表示,在设计图纸中一般用公称直径表示。公称直径是人为规定的,以便于设计、制造和维护。管道的公称直径不等于其内径和外径。比如公称直径为100MM的无缝钢管,有102*5、108*5等几种。108是管子的外径,5代表管子的壁厚。所以管子内径为(108*5-5)=98MM,但并不完全等于管子外径与壁厚之差的两倍。也可以用。但管径不等于内径的规格名称应使用设计图纸中的公称直径,以便管道、管件、阀门、法兰、垫片等的结构尺寸和连接尺寸。可根据公称直径确定。标称直径用符号DN表示。如果设计图纸中标明了外径,还应做一个管子规格对照表,标明某一管子的公称直径和壁厚。。管道系列标准在压力管道的设计和施工中,应首先考虑压力管道及其部件标准系列的选择。虽然国际上应用的标准体系很多,但大致可以分为两类。管道压力标准见表3。法兰标准见表4。表3压力管道标准分类大外径系列小外径系列规范DN-公称直径ф-外径DN15-ф22毫米,DN20-ф27毫米DN25-ф34毫米,DN32-ф42毫米DN40-ф48毫米,DN50-ф60毫米DN65-ф76(73)毫米,DN80-ф89毫米dn100-ф114毫米,dn125-ф140毫米dn150-ф168毫米,dn200-ф219毫米dn250-ф273毫米,dn300-ф324毫米dn350-ф360毫米,dn400-ф406毫米dn450-ф457毫米,dn500-ф508毫米DN600-ф610mm,DN15-ф18毫米,DN20-ф25毫米DN25-ф32毫米,DN32-ф38毫米DN40-ф45毫米,DN50-ф57毫米DN65-ф73毫米,DN80-ф89毫米dn100-ф108毫米,dn125-ф133毫米dn150-ф159毫米,dn200-ф219毫米dn250-ф273毫米,dn300-ф325毫米dn350-ф377毫米,dn400-ф426毫米dn450-ф480毫米,dn500-ф530毫米DN600-ф630mm,3.脚手架钢管长度有哪些规格?根据《JGJ建筑施工扣件式钢管脚手架安全技术规范》130—2011。脚手架应采用现行国家标准《直缝焊接钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管;钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。脚手架应采用方管协会提供的脚手架管规格:脚手架用的钢管一般有两种,一种外径48mm,壁厚3.5mm;另一个外径51毫米,壁厚3毫米。脚手架应采用φ48.3*3.6钢管。每根钢管的最大质量不应大于25.8千克..
