钢管壁厚公差标准/a_钢管壁厚公差标准

现在，请允许我来为大家解答一些关于钢管壁厚公差标准/a的问题，希望我的回答能够给大家带来一些启示。关于钢管壁厚公差标准/a的讨论，我们开始吧。

文章目录列表:

1.镀锌钢管壁厚的允许偏差是什么规范
2.镀锌钢管的壁厚标准
3.镀锌钢管的国标厚度及上下公差

镀锌钢管壁厚的允许偏差是什么规范

低压流体输送用焊接钢管GB/T3091-2008允许镀锌钢管壁厚偏差是正负10%。

公称壁厚（mm）：2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5。

系数参数（c）：1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

注：钢材力学性能是保证钢材最终使用性能（机械性能）的重要指标，它取决于钢的化学成分和热处理制度。在钢管标准中，根据不同的使用要求，规定了拉伸性能（抗拉强度、屈服强度或屈服点、伸长率）以及硬度、韧性指标，还有用户要求的高、低温性能等。

钢的牌号：Q215A；Q215B；Q235A；Q235B。

试验压力值/Mpa：D10.2-168.3mm为3Mpa；D177.8-323.9mm为5Mpa

扩展资料

技术要求

1、牌号和化学成分

镀锌钢管用钢的牌号和化学成分应符合GB/T3092所规定的黑管用钢的牌号和化学成分。

2、制造方法

黑管的制造方法（炉焊或电焊）由制造厂选择。镀锌采用热浸镀锌法。

3、螺纹及管接头

（a） 带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。螺纹应符合YB 822的规定。

（b）钢制管接头应符合YB 238的规定；可锻铸铁管接头应符合YB 230的规定。

4、力学性能 钢管镀锌前的力学性能应符合GB 3092的规定。

5、镀锌层的均匀性镀锌钢管应作镀锌层均匀性的试验。钢管试样在硫酸铜溶液中连续浸渍5次不得变红（镀铜色）。

6、冷弯曲试验公称口径不大于50mm的镀锌钢管应作冷弯曲试验。弯曲角度为90°，弯曲半径为外径的8倍。试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。试验后，试样上不应有裂缝及锌层剥落同象。

7、水压试验水压试验应在黑管进行，也可用涡流探伤代替水压试验。试验压力或涡流探伤对比试样尺寸应符合GB 3092的规定。钢材力学性能是保证钢材最终使用性能（机械性能）的重要指标。

百度百科-镀锌钢管

镀锌钢管的壁厚标准

方管壁厚允许偏差具体参照标准如下：

直缝电焊钢方管外径及壁厚允许偏差 GB/T13973

方方钢管外径、壁厚的允许偏差 GB/T3091

无缝钢方管壁厚允许偏差 GB/T17395

冷拔或冷轧精密无缝钢方管规格及壁厚 GB/T3639

冷拔方方钢管规格尺寸及壁厚偏差GB/T3094

方管根据国标规定的允许的偏差厚度不同公差不一样。举例如下：

偏差等级: S1

允许偏差|0.1＜S/D: ±15%，最小±0.6mm

允许偏差|0.05＜S/D≤0.1: ±15%，最小±0.6mm

允许偏差|0.025＜S/D≤0.05: ±15%，最小±0.6mm

允许偏差|S/D≤0.025: ±15%，最小±0.6mm偏差等级:

S2|A

允许偏差|0.1＜S/D: ±12.5%，最小±0.4mm

允许偏差|0.05＜S/D≤0.1: ±12.5%，最小±0.4mm

允许偏差|0.025＜S/D≤0.05: ±12.5%，最小±0.4mm

允许偏差|S/D≤0.025: ±12.5%，最小±0.4mm

偏差等级: S2|B

允许偏差|0.1＜S/D: +正偏差取决于重量要求，-12.5%

允许偏差|0.05＜S/D≤0.1: +正偏差取决于重量要求，-12.5%

允许偏差|0.025＜S/D≤0.05: +正偏差取决于重量要求，-12.5%

允许偏差|S/D≤0.025: +正偏差取决于重量要求，-12.5%

偏差等级: S3|A

允许偏差|0.1＜S/D: ±10%，最小±0.2mm

允许偏差|0.05＜S/D≤0.1: ±10%，最小±0.2mm

允许偏差|0.025＜S/D≤0.05: ±10%，最小±0.2mm

允许偏差|S/D≤0.025: ±10%，最小±0.2mm

偏差等级: S3|B

允许偏差|0.1＜S/D: ±10，最小0.4mm

允许偏差|0.05＜S/D≤0.1: ±12.5，最小0.4mm

允许偏差|0.025＜S/D≤0.05: ±12.5，最小0.4mm

允许偏差|S/D≤0.025: ±15，最小0.4mm

无缝方钢管几何尺寸精度和外形

a. 方钢管外径精度：取决于定（减）径方法、设备运转情况、工艺制度等。

外径允许偏差 δ=（D-Di）/Di ×100% D： 最大或最小外径mm

Di：名义外径mm

b. 方钢管壁厚精度：与管坯的加热质量，各变形工序的工艺设计参数和调整参数，工具质量及其润滑质量等有关

壁厚允许偏差： ρ=（S-Si）/Si×100% S：横截面上最大或最小壁厚

Si：名义壁厚mm

C．方钢管椭圆度：表示方钢管的不圆程度。

d. 方钢管长度：正常长度、定（倍）尺长度、长度允许偏差

e. 方钢管弯曲度：表示方钢管的桡度：每米方钢管长度的弯曲度、方钢管全长的弯曲度

f. 方钢管端面切斜度：表示方钢管端面与方钢管横截面的倾斜程度

g. 方钢管端面坡口角度和钝边

5．方钢管表面质量：表面光洁要求

a. 危险性缺陷：裂纹、内折、外折、轧破、离层、结疤、拉凹、凸包等。

b. 一般性缺陷：麻坑、青线、划伤、碰伤、轻微的内、外直道、辊印等。——80年代，我国还开展了控氮（N 0.05%—0.10%）和氮合金化（N>0.10%）Cr-Ni奥氏体不锈钢的研制工作。试验表明，氮在Cr-Ni奥氏体不锈钢和双相不锈钢中是一种无价且非常有益的合金元素。

镀锌钢管的国标厚度及上下公差

DN15-DN40的镀锌钢管：标准壁厚为0.8mm，加强壁厚为1.0mm等。

根据百度文库相关资料显示：镀锌钢管的壁厚标准如下：

1.DN15-DN40的镀锌钢管：标准壁厚为0.8mm，加强壁厚为1.0mm。

2.DN50-DN150的镀锌钢管：标准壁厚为1.2mm，加强壁厚为1.5mm。

3.DN200-DN400的镀锌钢管：标准壁厚为1.5mm，加强壁厚为2.0mm。

4.DN450-DN630的镀锌钢管：标准壁厚为2.0mm，加强壁厚为2.5mm。

5.DN700-DN800的镀锌钢管：标准壁厚为2.5mm，加强壁厚为3.0mm。

镀锌钢管是一种带有锌保护层的焊接钢管，其特点是耐腐蚀性强，使用寿命长，不易生锈。

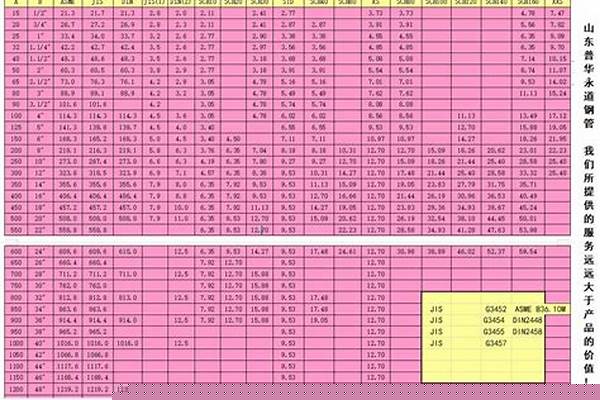

标准 外径公差 壁厚公差 D<50 ±0.5mm S≤4mm ±12.5% D≥50 ±1% 4mm20mm ±12.5% 焊管及镀锌管重量表(按GB/T3091—2001标准执行)规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺） 米重kg 根重kg 米重kg 根重kg 公称内径 英寸 DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14 DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56 DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32 DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36 DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60 DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64 DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21 DN80 3 88.9 4.0 8.38 50.28 8.88 53.28 DN100 4 114.3 4.0 10.88 65.28 11.53 69.18 DN125 5 140 4.5 15.04 90.24 15.942 98.65 DN150 6 168.3 4.5 18.18 109.08 19.27 115.62 DN200 8 219.1 6.0（焊管） 31.53 189.18 DN200 8 219.1 6.5（热镀锌） 36.12 216.7

更多镀锌管知识请参考:

好了，关于“钢管壁厚公差标准/a”的话题就讲到这里了。希望大家能够通过我的讲解对“钢管壁厚公差标准/a”有更全面、深入的了解，并且能够在今后的工作中更好地运用所学知识。
