钢管公称直径/a_钢管公称直径和外径对照表

今天，我将与大家分享关于钢管公称直径/a的最新动态，希望我的介绍能为有需要的朋友提供一些参考和建议。

文章目录列表:

1.无缝钢管公称直径与外径对照表？
2.钢管规格的表示方法

无缝钢管公称直径与外径对照表？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

参考资料：

百度百科—公称直径

钢管规格的表示方法

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管 dn钢管dn50，sch20，镀锌钢管nb2”，sch20

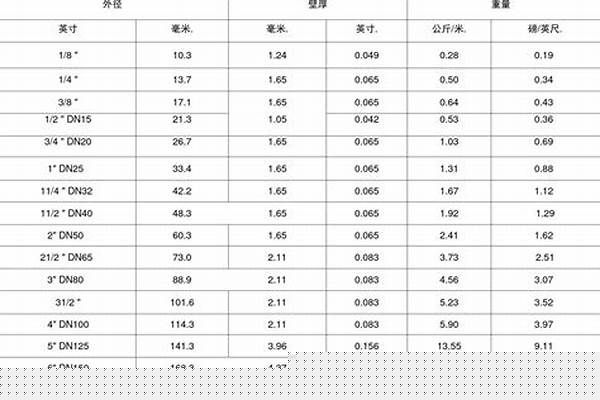

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21。3

20--------------3/4--------------26。7

25--------------1----------------33。4

冷轧无缝管--------------11/4-----------42。2

40--------------11/2-----------48。3

50--------------2-----------60。3

65--------------无缝钢管 dn/2-----------73。0

80--------------3-----------88。9

100--------------4------------114。3

125--------------5------------139。8

150--------------6------------168。3

200---------------8------------219。1

钢管规格表示方法是外径乘以壁厚。

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。 DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

扩展资料

具有空心截面，其长度远大于直径或周长的钢材。按截面形状分为圆形、方形、矩形和异形钢管。按材质分为碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管，按用途分为输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等。

按生产工艺分为无缝钢管和焊接钢管，其中无缝钢管又分热轧和冷轧(拔)两种，焊接钢管又分直缝焊接钢管和螺旋缝焊接钢管。

钢管尺寸分类：

A、公称尺寸：是标准中规定的名义尺寸，是用户和生产企业希望得到的理想尺寸，也是合同中注明的订货尺寸。

B、实际尺寸：是生产过程中所得到的实际尺寸，该尺寸往往大于或小于公称尺寸。这种大于或小于公称尺寸的现象称为偏差。

C、米重：每米重量=0.02466*壁厚*（外径-壁厚）。

百度百科-钢管

好了，今天关于“钢管公称直径/a”的话题就讲到这里了。希望大家能够对“钢管公称直径/a”有更深入的认识，并从我的回答中得到一些启示。如果您有任何问题或需要进一步的信息，请随时告诉我。
