好久不见了，今天我想和大家探讨一下关于“钢管dn尺寸对照表/a”的话题。如果你对这个领域还不太了解，那么这篇文章就是为你准备的，让我们一看看吧。

文章目录列表:

1.管径对照表怎么用
2.DN钢管有哪些尺寸

管径对照表怎么用

DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。 De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。 D一般指内径。

管径的表达方式应符合下列规定：

水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示； 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

DE200=DN200 DE160 =DN150 DE125 =DN100 DE110=DN75 DE75=DN50 DE50=DN40 DE40=DN32

DN-公称直径

Ф－外径

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

var script = document.createElement('script'); script.src = '/resource/baichuan/ns.js'; document.body.appendChild(script);

DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm

DN600-ф630mm，

-----------

塑料管一般标外径,用De表示,如De110

镀锌钢管这样的,一般用公称直径DN

不锈钢管之类的,用D××+壁厚表示.

DN钢管有哪些尺寸

国标AETV阀门公称直径的单位为mm,美标AETV阀门公称直径的单位为in(英寸)

换算如下:

1分=1/8英寸=DN6

2分=1/4英寸=DN8

3分=3/8英寸=DN10

4分=1/2英寸=DN15

6分=3/4英寸=DN20

8分= 1 英寸=DN25?

扩展资料

公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

百度百科-公称直径

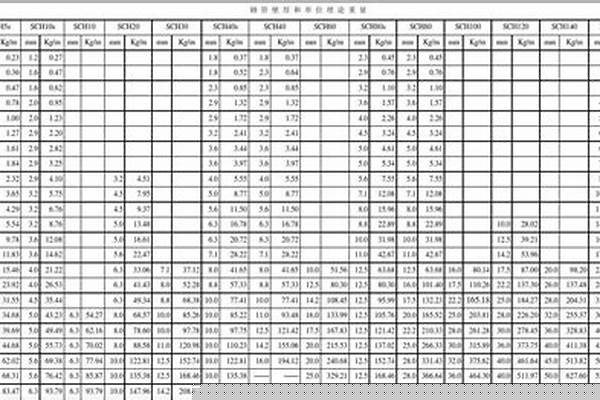

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

参考资料：

百度百科：钢管公称直径

好了，关于“钢管dn尺寸对照表/a”的话题就讲到这里了。希望大家能够对“钢管dn尺寸对照表/a”有更深入的了解，并且从我的回答中得到一些启示。
