50焊接钢管壁厚/a_50焊接钢管壁厚

希望我能够回答您有关50焊接钢管壁厚/a的问题。我将根据我的知识库和研究成果回答您的问题。

文章目录列表:

1.国标50mm钢管壁厚是多少
2.国标的无缝钢管一般壁厚都是多少
3.焊接钢管壁厚对照表
4.焊接钢管壁的厚度对照表是什么？

国标50mm钢管壁厚是多少

公称直径50：外径A系列60.3，B系列57的钢管；公称壁厚3.2-8.8

钢管壁厚等级表示方法

钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。

主要有三种表示方法：

1） ?以管子表号（Sch）表示： ?对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10 个等级（若数字后面加S，表示不锈钢管）； ?对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级?

2） 以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)?

3） ?以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4

国标的无缝钢管一般壁厚都是多少

焊接钢管D50,也就是常说的2吋的,外径是60,普通管壁厚3.5,每米重量为4.88kg.

公称尺寸 国标厚度mm

规格 外径 国标壁厚 焊管理论重量表

4分 15 1/2寸 21.25 2.75 1.26

6分 20 3/4寸 26.75 2.75 1.63

1寸 25 1寸 33.3 3.25 2.42

1.2寸 32 11/4寸 42.25 3.25 3.13

1.5寸 40 11/2寸 48 3.5 3.84

2寸 50 2寸 60 3.5 4.88

2.5寸 70 21/2寸 75.5 3.75 6.64

3寸 80 3寸 88.5 4.0 8.34

4寸 100 4寸 114 4.0 10.85

5寸 125 5寸 140 4.5 15.04

6寸 150 6寸 165 4.5 17.81

8寸 200 8寸 219 6 31.52

焊接钢管也称焊管，是用钢板或带钢经过卷曲成型后焊接制成的钢管，一般定尺6米。焊接钢管生产工艺简单，生产效率高，品种规格多，设备投资少，但一般强度低于无缝钢管。

焊接钢管壁厚对照表

无缝钢管DN100 壁厚4毫米

无缝钢管DN125 壁厚4毫米

无缝钢管DN150 壁厚4.5毫米

无缝钢管DN50 壁厚3.5毫米

无缝钢管DN200 壁厚6或者8毫米

无缝钢管DN250 壁厚8或者10毫米

无缝钢管DN65 壁厚4毫米或者3.5

无缝钢管DN80 壁厚4.5毫米

焊接钢管壁的厚度对照表是什么？

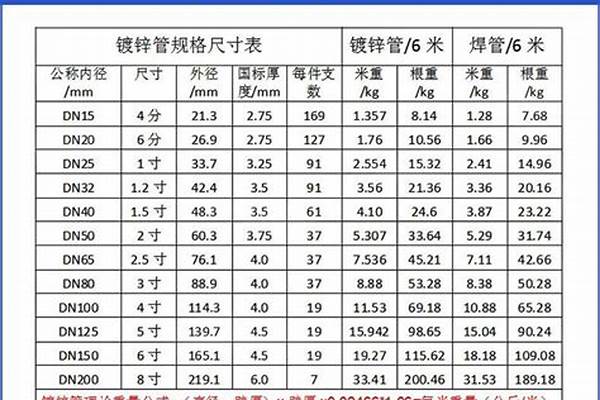

焊接钢管壁厚对照表如下：

扩展资料：

焊接钢管的焊接技巧

一、前提是要打磨

必须把焊接处的镀锌层打磨掉，否则会产生气泡、沙眼、假焊等。还会使焊缝变脆，刚性下降。

二、镀锌钢的焊接特点

镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。锌的熔点在419°C，沸点908°C左右。在焊接中，锌融化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。

同时，锌与铁可形成金属间脆性化合物，这些脆性相使焊缝金属塑性降低，在拉应力作用下而产生裂纹。如果焊接角焊缝，尤其是T形接头的角焊缝最容易产生穿透裂纹。

镀锌钢焊接时，坡口表面及边缘处的锌层，在电弧热作用下，产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽，极易引起焊缝气孔。由于氧化而形成的ZnO，其熔点较高，约1800°C以上，若在焊接过程中参数偏小，将引起ZnO夹渣，同时。由于Zn成为脱氧剂。

产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。其次，由于锌的蒸发，挥发出大量的白色烟尘，对人体有刺激、伤害作用，因此，必须把焊接处的镀锌层打磨处理掉。

三、焊接工艺控制

镀锌钢的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。为了焊透，坡口尺寸要适当，一般60~65°，要留有一定的间隙，一般为1.5~2.5mm；为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。

在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。焊条应根据镀锌钢管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422较为普遍。

焊接手法：在焊多层焊的第一层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。在焊角焊缝时，同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝。

其方法是先将焊条端部向前移出约5~7mm左右，当使锌层融化后再回到原来位置继续向前施焊。再横焊和立焊时，如选用短渣焊条如J427，咬边倾向会很小;如果采用前后往返运条技术，更可以得到无缺陷的焊接质量。

百度百科-焊接钢管

国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（热镀锌） 36.12 216.72

镀锌钢管常用规格

公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管 加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明：W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量：kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466x壁厚x（外径-壁厚）X1.06

镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg）

钢的密度为： 7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为：

W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000

各种钢材理论重量计算公式如下：

名称（单位）

计算公式 符号意义 计算举例

圆钢 盘条（kg/m）

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺纹钢（kg/m）

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方钢（kg/m）

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

（kg/m）

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

（kg/m）

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角钢

（kg/m）

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等边角钢

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等边角钢

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽钢

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字钢（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

钢板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

钢管（包括无缝钢管及焊接钢管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外径

S= 壁厚

外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

好了，今天关于“50焊接钢管壁厚/a”的话题就到这里了。希望大家能够通过我的讲解对“50焊接钢管壁厚/a”有更全面、深入的了解，并且能够在今后的生活中更好地运用所学知识。
