sc管壁厚国家标准表格

文章来源：https://www.dhgcn.com 发布时间：2024-06-14 09:49:53 浏览次数：11

sc管壁厚国家标准/a_sc管壁厚国家标准表格

大家好，今天我想和大家探讨一下“sc管壁厚国家标准/a”的应用场景。为了让大家更好地理解这个问题，我将相关资料进行了分类，现在就让我们一起来探讨吧。

文章目录列表:

1.穿电线用sc镀锌线管国标厚度
2.建筑电气专业SC管,即黑铁管、焊接管；这个套管材料的壁厚标准规范是多少？感觉什么规范、标准验收？
3.建筑电气施工图中的SC管应执行哪个标准确定壁厚！？
4.sc16、sc20、sc32、sc40焊接钢（消费预埋用）管壁厚国标是多少？

穿电线用sc镀锌线管国标厚度

厚度应不小于2.0mm，明敷或暗敷于干燥场所穿线管厚度不小于1.5mm。

常说的镀锌管现在主要用于输送煤气、暖气。镀锌管作为水管，使用几年后，管内产生大量锈垢，流出的黄水不仅污染洁具，而且夹杂着不光滑内壁滋生的细菌；锈蚀造成水中重金属含量过高，严重危害人体的健康。六、七十年代，国际上发达国家开始开发新型管材，并陆续禁用镀锌管。

扩展资料

低压流体输送用镀锌焊接钢管

（热浸镀锌部分）

1、镀锌层的均匀性：钢管试样在硫酸铜溶液中连续浸渍5次不得变红（镀铜色）

2、表面质量：镀锌钢管的表面应有完整的镀锌层，不得有未镀上的黑斑和气泡存在，允许有不大的粗糙面和局部锌瘤存在。

3、镀锌层重量：根据需方要求，镀锌钢管可作锌层重量测定，其平均值应不小于500g/平方米，其中任何试样不得小于480g/平方米。

百度百科－镀锌管

建筑电气专业SC管,即黑铁管、焊接管；这个套管材料的壁厚标准规范是多少？感觉什么规范、标准验收？

问题比较宽泛。

1、SC焊接钢管，表示导线穿焊接钢管敷设。如SC20，表示导线采用DN20的低压流体焊接钢管作为保护管敷设，DN20表示此钢管的公称通径是20mm（系列值，实际内径略有差别）。SC是普通焊接钢管，暗敷，一般管壁都是比较厚的，S代表管材，C代表敷设方式。通常不小于3mm；

2、PVC穿线管，公称外径分别为：16、20、25、32、40的产品厚度如下：

（1）16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。

（2）20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。

（3）25外径的中、重（没有轻型的）厚度分别为：1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。

（4）32外径的轻、中、重厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。

（5）40外径的轻、中、重厚度分别为：1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。

3、JDG镀锌钢管

JDG有1.2和1.6壁厚的区别，1.6可以用作预埋和吊顶内敷设，1.2只能吊顶内敷设。

建筑电气施工图中的SC管应执行哪个标准确定壁厚！？

民用建筑电气设计规范JGJ-2008 8.3.2明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚度不小于2.0mm的钢导管。明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1.5mm的电线管。

sc16、sc20、sc32、sc40焊接钢（消费预埋用）管壁厚国标是多少？

根据《民用建筑电气设计规范》，明敷于潮湿或埋地敷设的金属导管，应采用管壁厚度不小于2.0mm的钢导管。明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm的电线管。

一般做法是穿越道路穿钢管保护管，首先弄清是穿保护管还是就直接穿钢管，穿保护管就没你说的问题了。如果直接穿钢管就是两个灯之间都是钢管，也不存在与塑料管接头的问题。

庭院灯采用PC管埋地敷设，当过车道改为穿SC管敷设，那么这个SC管的长度是车道的宽度，不是车道两侧庭院灯之间的距离，如果是车道的宽度，那么PC管和SC管是再用大一号的套管连接的。

扩展资料：

JDG是套接紧定式钢导管，套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料。

SC管是焊接钢管，俗称黑铁管，是厚壁钢管，用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。

SC15管道应该改为KBG20的管道主要是因为内径的原因。以为在后期穿线的时候主要是内径的大小决定是否能穿线顺畅。所以KBG管道的口径都必须要比元设计图纸中的SC管道大一个直径。

百度百科——sc（管材名称）

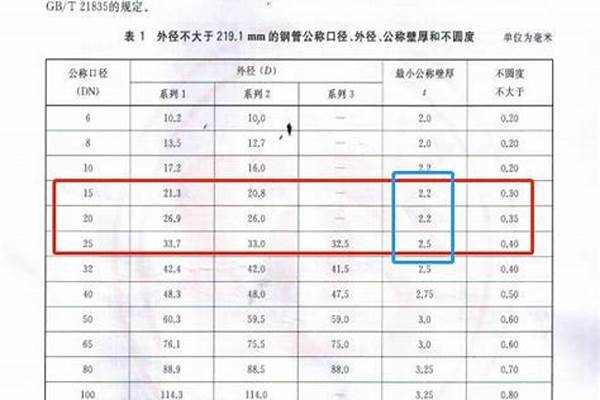

如图所示：

1.?焊接钢管、镀锌焊接钢管的通常长度为4~12m，镀锌后钢管重量按上表×c（镀锌管比非镀管增加的重量系数）计算。

2．在图纸中仍然按照原有scxx标注，材料表按照本示例开列，并在备注栏中写出对应的scxx。

3.?详细内容可查阅gb/t3091-2008《低压流体输送用焊接钢管》。

扩展资料：

根据国家标准图集《建筑电气工程设计常用图形和文字符号》（00DX001）中的规定：SC—表示导线穿焊接钢管敷设。

SC是国标规定的线路敷设方式字母代号之一，表示导线是穿钢管敷设（低压流体焊接钢管），SC70表示导线采用DN70的低压流体焊接钢管作为保护管敷设，DN70表示此钢管的公称通径是70mm，指钢管公称内径是70mm（系列值，实际内径略有差别）。

SC是普通焊接钢管，等于水专业的DNSC是焊接钢管暗敷，一般管壁都是比较厚的，S代表管材，C代表敷设方式，TC代表电线管暗敷了管壁较薄。

百度百科-sc（管材名称）

好了，今天我们就此结束对“sc管壁厚国家标准/a”的讲解。希望您已经对这个主题有了更深入的认识和理解。如果您有任何问题或需要进一步的信息，请随时告诉我，我将竭诚为您服务。
