最近有些忙碌，今天终于有时间和大家聊一聊“dn管径尺寸/a”的话题。如果你对这个话题还比较陌生，那么这篇文章就是为你而写的，让我们一起来探索其中的奥秘吧。

文章目录列表:

1.4分、6分、1寸的管子的尺寸分别是多少？
2.dn公称直径对照表
3.水管的规格尺寸对照表

4分、6分、1寸的管子的尺寸分别是多少？

通常说的4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。4分是英制管道直径长度的叫法，即1/2英寸。等于公制的15mm.1英寸等于8分、合公制的25.4mm。6分=3/4英寸=20mm.4分=1/2英寸=15mm.另外记住管道都是以内径计算的。

家用水管规格尺寸：一般家用水管规格

有PN1.6、PN2.0：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

PN1.6是指：管的正常承受压力为1.6MPa也就是常说的16KG(公斤），就是值越大越能承受压力越高。

水管Φ25×1

Φ25的意思它的外径是25.实际对应的公称直径是DN20（也就是人们常说的6分管）。可以去买6分的水龙头。也可以去买4分的水龙头（只要在管子和水龙头之间加一个变径就可以了）。家庭用水龙头的款式和材质是千变万化，但是其和管子连接的丝扣部分都是按照4分、6分、1寸等大小来分的。不必担心买错。

注：室内给水管道的水压试验室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1.5倍状态下稳压2H，压力降不得超过0.03Mpa，同时检查各连接处不得渗漏。

建议：冷水管和热都做保温处理可以有效减小来自水管的共振声噪和减小水管与其它磨损，延长使用寿命。

dn公称直径对照表

2、4、5、6、8分管，管径分别是8、15、20、25mm。工程管径对照表（常用）1英寸＝25.4毫米＝8英分

换算如下：1分＝1/8英寸＝DN6，2分＝1/4英寸＝DN8，3分＝3/8英寸＝DN10，4分＝1/2英寸＝DN15，6分＝3/4英寸＝DN20，8分＝1英寸＝DN25。

定义DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径（用mm表示）等特征尺寸直接相关。注1：除在相关标准中另有规定，字母DN后面的数字不代表测量值，也不能用于计算目的。

管子的直径分类

用钢板卷焊制成的筒体，其公称直径指的是内径。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108＊5表示，塑料管也用外径表示。

如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

以上内容参考：百度百科-公称直径

水管的规格尺寸对照表

国标AETV阀门公称直径的单位为mm,美标AETV阀门公称直径的单位为in(英寸)

换算如下:

1分=1/8英寸=DN6

2分=1/4英寸=DN8

3分=3/8英寸=DN10

4分=1/2英寸=DN15

6分=3/4英寸=DN20

8分= 1 英寸=DN25?

扩展资料

公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

百度百科-公称直径

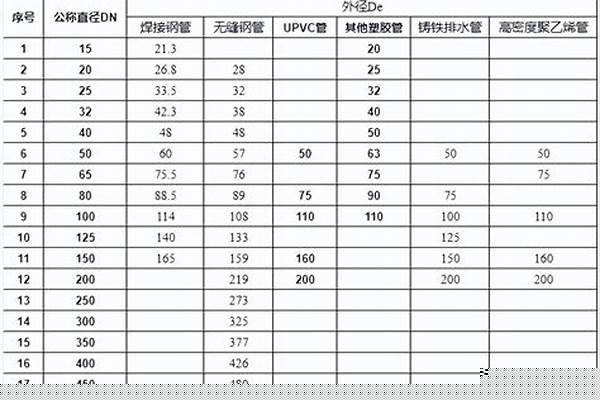

水管规格尺寸对照表如下：

1、4分管：外径为20mm，内径为15mm，对应DN15（4分管）的管道。

2、6分管：外径为25mm，内径为20mm，对应DN20（6分管）的管道。

3、1寸管：外径为32mm，内径为25mm，对应DN25（1寸）的管道。

4、2寸管：外径为60mm，内径为50mm，对应DN50（2寸）的管道。

5、3寸管：外径为88mm，内径为75mm，对应DN80（3寸）的管道。

6、4寸管：外径为114mm，内径为90mm，对应DN100（4寸）的管道。

7、5寸管：外径为127mm，内径为108mm，对应DN125（5寸）的管道。

8、6寸管：外径为152mm，内径为138mm，对应DN150（6寸）的管道。

9、8寸管：外径为203mm，内径为178mm，对应DN200（8寸）的管道。

10、10寸管：外径为254mm，内径为232mm，对应DN250（10寸）的管道。
